Descripción

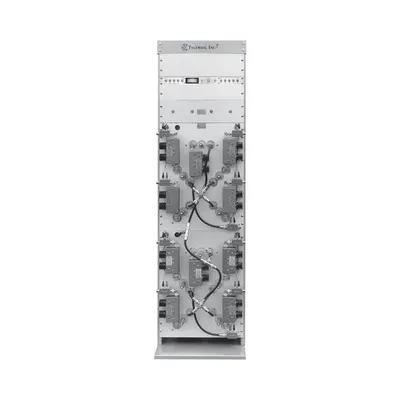

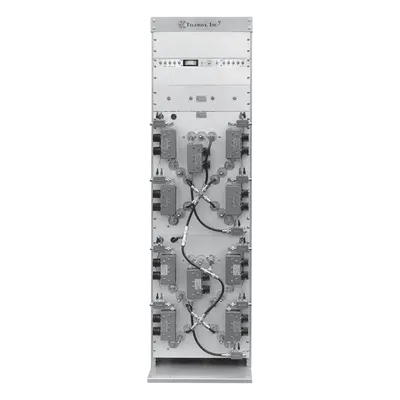

Este combinador de RF en panel de rack 19' está diseñado para integración profesional en infraestructuras de telecomunicaciones críticas. Opera en bandas duales de 746-806 MHz y 800-869 MHz con cuatro canales configurables, expandible hasta 10 canales según requerimientos de densidad espectral. Su arquitectura de cavidades de 8' (20.3 cm) de diámetro con resonadores de ¾ onda permite minimizar el espacio físico sin comprometer el rendimiento electromagnético. La separación mínima de 250 kHz entre canales garantiza estabilidad en despliegues de alta densidad de portadoras. Características Principales Configuración base de 4 canales, expandible hasta 10 canales Separación mínima entre canales de 250 kHz Potencia máxima de entrada de 150 W por canal Conectores N hembra para alta conectividad RF Diseño modular en panel de 24.5' (62.2 cm) de ancho Cavidades de 8' (20.3 cm) de diámetro con resonadores de ¾ onda Especificaciones Técnicas Rango de Frecuencia 746-806 MHz / 800-869 MHz Canales 4 canales (hasta 10 en configuración extendida) Separación Entre Canales (Mín.) 250 kHz Potencia de Entrada Máxima 150 W por canal Conectores N hembra Montaje Rack 19' Pérdida por Inserción 4.25 dB (5 canales a 250 kHz) Aislamiento TX-TX (Típico) 80 dB Aislamiento Antena-TX (Típico) 75 dB Supresión 2ª Armónica (Típico) 90 dB Tamaño de Cavidad 8' (20.3 cm) diámetro / ¾ de onda Impedancia / VSWR (Típico) 50 ohmios / 1.25:1 Especificaciones Físicas y Ambientales Dimensiones (Ancho x Alto x Profundo) 24.5 x 19 x 16 pulgadas (62.2 x 48.3 x 40.6 cm) Peso 150 lb (68.1 kg) Rango de Temperatura de Operación -30°C a +60°C
Datos del producto
- Modelo
- M108-760-4TRM
- ID de producto
- 77946
- Marca
- TELEWAVE INC
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
- Medidas (alto × largo × ancho)
- 183 × 41 × 48 cm
- Peso
- 68.1 kg
