Descripción

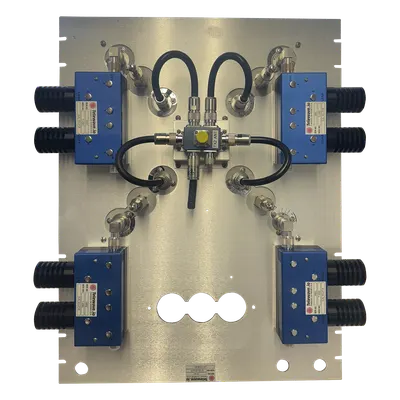

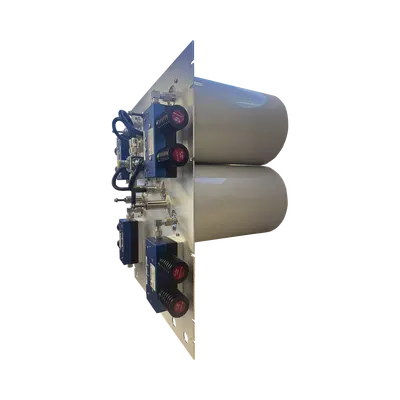

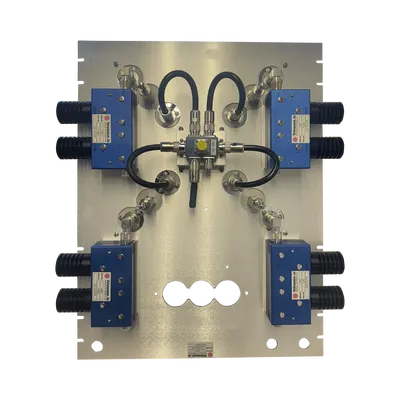

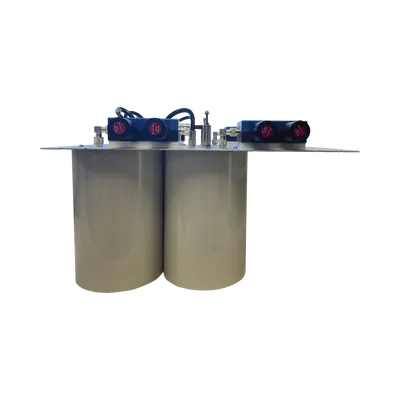

Este combinador de cavidades está diseñado para integrar hasta 4 transmisores en el rango de 400-512 MHz dentro de un rack estándar de 19 pulgadas. Su arquitectura de 1/4 de onda con cavidades de 8 pulgadas de diámetro garantiza un aislamiento superior entre transmisores de 80 dB, permitiendo operación simultánea sin degradación mutua. La supresión de 2° armónica de 90 dB y el aislamiento antena-TX de 75 dB protegen el espectro adyacente y minimizan interferencias en entornos de alta densidad de RF. Con temperatura operativa de -30°C a +60°C, es ideal para sitios remotos, torres de comunicaciones y centros de control críticos. Características Principales Aislamiento TX-TX de 80 dB para operación simultánea limpia Supresión de 2° armónica de 90 dB reduciendo interferencias Operación extrema de -30°C a +60°C sin degradación Pérdida por inserción de 3.5 dB optimizando eficiencia energética Panel opcional para monitoreo de potencia por canal Montaje estándar rack 19' para integración inmediata Especificaciones Técnicas Rango de Frecuencia 400-512 MHz Número de Canales 4 (cavidades de 8' / 20.3 cm diámetro) Separación Mínima entre Canales 250 kHz Potencia de Entrada 100 W estándar / 150 W opcional por canal Impedancia / VSWR 50 Ω / 1.25:1 (típica) Pérdida por Inserción 3.5 dB a 275 kHz de separación Aislamiento TX-TX 80 dB (típico) Aislamiento Antena-TX 75 dB (típico) Supresión 2° Armónica 90 dB (típico) Temperatura de Operación -30°C a +60°C Montaje / Conectores Rack 19' / N Hembra Dimensiones (Alto x Ancho x Fondo) 44.5 x 48.3 x 66 cm / 17.5 x 19 x 26' Peso 19.1 kg / 42.1 lb Opcionales Disponibles Rack y panel para monitoreo de potencia por canal Potencia de entrada aumentada a 150 W por canal
Datos del producto
- Modelo
- M108-450-4TP
- ID de producto
- 205594
- Marca
- TELEWAVE INC
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
- Medidas (alto × largo × ancho)
- 45 × 66 × 48 cm
- Peso
- 19.1 kg
