Descripción

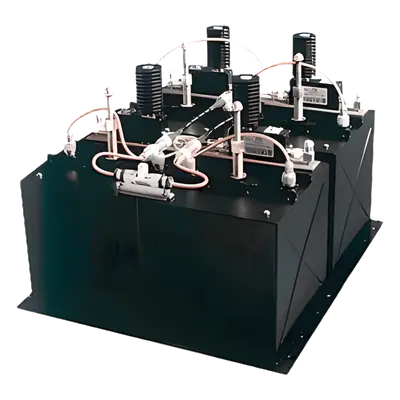

Combinador UHF de 5 canales diseñado para instalaciones de radiocomunicación profesional en banda 380-400 MHz. Permite la operación simultánea de múltiples transmisores con una única antena, reduciendo la infraestructura de torre y simplificando el sistema de RF. La construcción con cavidades de cobre sólido garantiza estabilidad térmica y baja deriva de frecuencia en condiciones de operación continua. El formato rack 19' de 18 RU facilita su integración en gabinetes estándar de estaciones base y centros de control. Incluye conectores N hembra en todas las entradas para compatibilidad con cableado coaxial convencional. Características Generales 5 canales UHF en banda 380-400 MHz Separación mínima entre frecuencias: 100 kHz (50 kHz con kit opcional) Aislamiento TX-TX: 65 dB (mínimo) Aislamiento antena-TX: 50 dB (mínimo) Potencia de entrada: 150 W por canal Retorno de transmisor: 19 dB (mínimo) Conectores: N hembra en entradas Montaje: Rack 19', altura 18 RU Construcción: Cavidades de cobre sólido, acabado negro Temperatura de operación: -30°C a +60°C Desempeño RF Rango de frecuencia 380-400 MHz Separación mínima 100 kHz Separación opcional 50 kHz (con kit) Aislamiento TX-TX 65 dB mínimo Aislamiento antena-TX 50 dB mínimo Potencia de entrada 150 W Retorno de transmisor 19 dB mínimo Pérdida de inserción (50 kHz) 8.3 dB Pérdida de inserción (100 kHz) 5.3 dB Pérdida de inserción (150 kHz) 4.0 dB Pérdida de inserción (200 kHz) 3.3 dB Pérdida de inserción (300 kHz) 2.8 dB Pérdida de inserción (≥400 kHz) 2.5 dB Físicas y Eléctricas Construcción Cavidades de cobre sólido Acabado Negro Conectores N hembra (entradas) Formato de montaje Rack 19' Altura en rack 18 RU Temperatura de operación -30°C a +60°C Contenido del Paquete Combinador UHF de 5 canales Hardware de montaje para rack 19'
Datos del producto
- Modelo
- DB-4368-5AA
- ID de producto
- 14458
- Marca
- DB SPECTRA
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
- Medidas (alto × largo × ancho)
- 79 × 38 × 48 cm
- Peso
- 43.2 kg
