Descripción

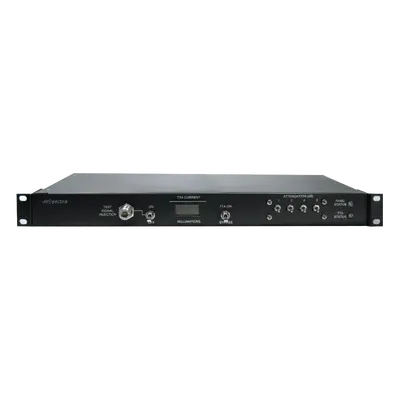

Multiacoplador para Recepción UHF con Amplificación de Bajo Ruido Este multiacoplador de recepción opera en el rango de 380-512 MHz con 8 canales, integrando un amplificador de bajo ruido (LNA) acoplado en cuadratura que proporciona una ganancia típica de 31 dB con una figura de ruido de 2.4 dB. El diseño en formato de 19 pulgadas y 1 unidad de rack (1UR) permite su instalación compacta en gabinetes estándar de infraestructura de telecomunicaciones. La unidad incluye una fuente de alimentación TTA de 13.8 Vcc con capacidad de 15W, atenuador ajustable de 0-15 dB en panel frontal para calibración de ganancia neta del sistema, y sistema de monitoreo con sensores de alarma para corriente del amplificador y voltaje de la fuente. Los LEDs de estado en el panel frontal indican el estado operativo de cada receptor, facilitando el diagnóstico visual inmediato. El sistema incorpora protección contra sobretensiones Polyphaser® y bias-t, con capacidad de monitoreo remoto de alarmas a través de contactos secos para integración con sistemas de gestión de red. Características Principales Amplificador de bajo ruido (LNA) acoplado en cuadratura con 31 dB de ganancia típica Figura de ruido de 2.4 dB para optimizar sensibilidad de recepción Atenuador ajustable de 0-15 dB en panel frontal para ajuste de ganancia neta Aislamiento receptor a receptor de 20 dB Sensores de alarma para monitoreo de corriente del amplificador y voltaje de fuente LEDs de estado en panel frontal indicando estado de receptores Protección contra sobretensiones Polyphaser® con bias-t integrado Monitoreo remoto de alarmas mediante contactos secos Diseño multiconector para instalación en parte superior de torre Montaje en rack de 19 pulgadas, 1 unidad de rack (1UR) Especificaciones Técnicas Rango de Frecuencia 380-512 MHz Número de Canales 8 canales Ganancia LNA (Típica) 31 dB Figura de Ruido LNA (Típica) 2.4 dB Aislamiento Receptor a Receptor 20 dB Atenuador Ajustable 0-15 dB (panel frontal) Formato de Montaje 19 pulgadas, 1 UR (1.75 pulgadas / 44.45 mm) Unidad de Distribución de Potencia / TTA 13.8 Vcc, 15W Conectores N Hembra / BNC Hembra Protección Polyphaser® con bias-t Monitoreo de Alarmas Contactos secos (remoto) Indicadores LEDs de estado en panel frontal
Datos del producto
- Modelo
- DB-SMCP1-16-B21
- ID de producto
- 144217
- Marca
- DB SPECTRA
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
- Medidas (alto × largo × ancho)
- 4 × 26 × 48 cm
- Peso
- 2 kg
