Descripción

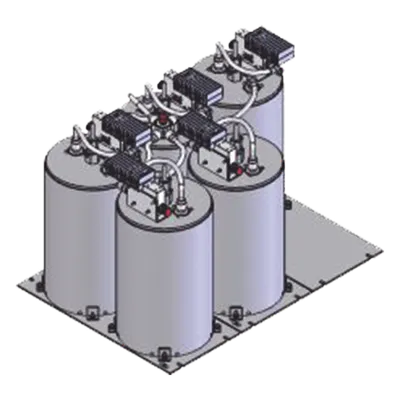

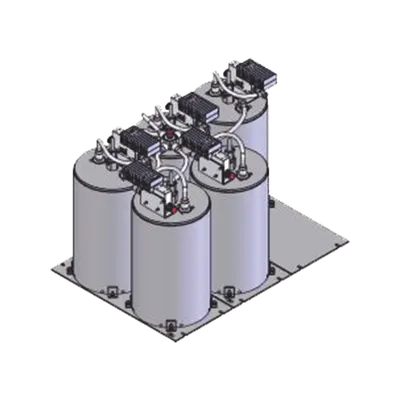

Combinador UHF de 6 canales diseñado para sistemas de radiocomunicación profesional en el rango de 430-470 MHz. Permite la operación simultánea de múltiples transmisores con una separación mínima de canal de 100 kHz, optimizando el espectro disponible. Su arquitectura con filtros de cavidad de 1/4 onda de alta Q garantiza excelente selectividad y baja pérdida de inserción. La construcción robusta en formato rack 19 pulgadas facilita la integración en centros de comunicaciones y sitios de infraestructura crítica. Características Principales Aislamiento TX-TX de 60 dB para operación simultánea sin interferencias Potencia máxima de 125 W por canal con conectores N hembra Filtros de cavidad 1/4 onda de alta Q con montaje horizontal Aisladores de banda ancha de doble etapa para protección de transmisores Arquitectura modular expansible de 2 a 6 canales, hasta 20 canales Diseñado específicamente para separaciones de canal cercanas Especificaciones Técnicas Generales Frecuencia: 430-470 MHz Canales: 6 (expansible hasta 20) Conectores: N hembra Potencia: 125 W por canal Montaje: Rack 19' (483 mm) Separación mínima: 0.1 MHz (100 kHz) Eléctricas VSWR entrada (máx.): 1.25:1 VSWR salida: 2:1 Aislamiento TX-TX: 60 dB Aislamiento antena-TX: 50 dB Longitud eléctrica cavidad: 1/4 de onda Mecánicas Ancho: 19' (483 mm) Profundidad: 21.5' (546 mm) Altura: 26.35' (662 mm / 2.17 ft) Diámetro cavidad: 8.5' (216 mm) Acabado: Negro Peso: 70 lbs (31.78 kg) Ambientales Rango temperatura: -22°F a +140°F Equivalente: -30°C a +60°C Arquitectura Filtros de cavidad 1/4 onda de alta Q Montaje horizontal de filtros Aisladores de banda ancha de doble etapa Configuraciones de 2 a 5 canales base Expansible hasta 20 canales Optimizado para separaciones cercanas
Datos del producto
- Modelo
- TN3216-R4
- ID de producto
- 199621
- Marca
- SINCLAIR
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
- Medidas (alto × largo × ancho)
- 67 × 55 × 48 cm
- Peso
- 27.24 kg
