Descripción

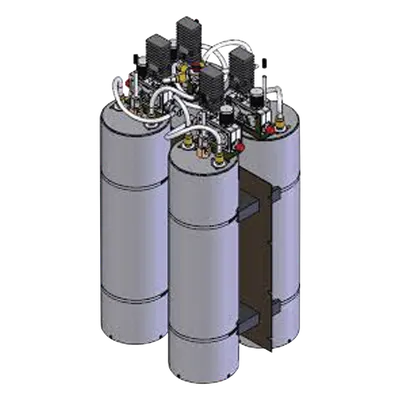

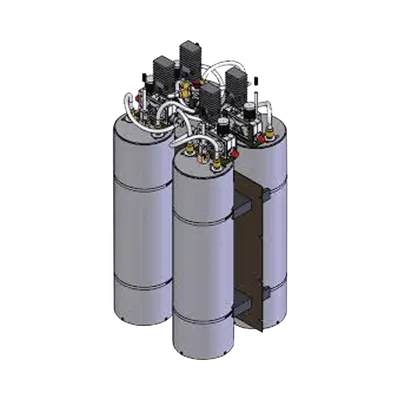

Combinador de RF de 4 canales diseñado para operación en la banda VHF de 148-174 MHz con cavidad de 7 pulgadas que garantiza alta precisión en la selección de frecuencias. Cada canal soporta una potencia de transmisión de 125 W con conectores N hembra de grado profesional. El equipo proporciona un aislamiento de 70 dB entre canales transmisores, minimizando la interferencia intermodulación en sistemas de radiocomunicación multicarrier. Su chasis con formato rack 19' permite la integración directa en gabinetes de comunicaciones estándar de centros de control, repetidoras y estaciones base. Características Generales • 4 canales en banda VHF 148-174 MHz • Cavidad de 7' para alta precisión en sintonización • Conectores N hembra profesionales • Potencia 125 W por canal • Aislamiento TX-TX: 70 dB • Aislamiento antena-TX: 60 dB • VSWR de entrada máximo 1.25:1 • VSWR de salida 2:1 • Pérdida de inserción máxima TX a antena: 3.5 dB • Separación mínima de frecuencia: 0.15 MHz • Impedancia: 50 Ω • Montaje rack 19' para instalación profesional • Rango de temperatura operativa: -30 a +60 °C (-22 a +140 °F) Desempeño Eléctrico Rango de frecuencia 148-174 MHz Número de canales 4 Impedancia 50 Ω Potencia por canal 125 W VSWR entrada (máx.) 1.25:1 VSWR salida 2:1 Separación mínima 0.15 MHz Pérdida inserción TX-ant 3.5 dB (máx.) Aislamiento TX-TX 70 dB Aislamiento antena-TX 60 dB Especificaciones Físicas Ancho 19 in (483 mm) Profundidad 15 in (381 mm) Altura 32 in (813 mm) Peso 31 lbs (14.07 kg) Acabado Conversión química Conectores N hembra Formato montaje Rack 19' Rango temperatura -30 a +60 °C Envío y Logística Peso de envío 50 lbs (22.7 kg) Dimensiones envío 22 x 19 x 38 in (559 x 483 x 965 mm)
Datos del producto
- Modelo
- TJ2214-3
- ID de producto
- 189192
- Marca
- SINCLAIR
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
- Medidas (alto × largo × ancho)
- 81 × 38 × 48 cm
- Peso
- 14.07 kg
