Descripción

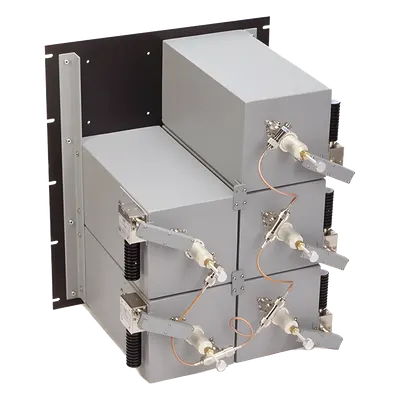

Este combinador de RF opera en la banda UHF de 440-512 MHz, permitiendo la integración de 5 canales con una potencia máxima de 125 W por canal. Su separación mínima de 200 kHz entre canales garantiza una operación libre de interferencias, mientras que su aislamiento TX/TX de 70/80 dB asegura la estabilidad del sistema en entornos de alta densidad espectral. El diseño con cavidad de 178x178 mm optimiza el espacio en gabinetes de comunicaciones, y su rango de temperatura de -30°C a +60°C lo hace apto para instalaciones en climas extremos. Características Principales Aislamiento TX/TX: 70 dB (mín.) / 80 dB (típico) Pérdida por inserción: 2.3 dB (mín.) / 2.9 dB (máx.) Aislamiento ANT/TX: 60 dB (mín.) / 70 dB (típico) VSWR entrada/salida: 1.1:1 / 1.25:1 (máx.) Doble aislamiento de baja pérdida Conectores N hembra estándar de la industria Especificaciones Técnicas Rango de Frecuencia 440-512 MHz Número de Canales 5 Potencia de Entrada (Máx.) 125 W por canal Separación Frecuencia (Mín.) 200 kHz Pérdida por Inserción 2.3-2.9 dB Aislamiento TX/TX 70/80 dB (mín./típ.) Aislamiento ANT/TX 60/70 dB (mín./típ.) Impedancia 50 Ω VSWR Entrada / Salida (Máx.) 1.1:1 / 1.25:1 Tipo de Aislamiento Doble de baja pérdida Rango de Temperatura -30°C a +60°C Dimensión Cavidad (Ancho x Fondo) 178 x 178 mm (7 x 7 in) Dimensión Terminado (Alto x Ancho x Fondo) 578 x 483 x 483 mm (22.8 x 19 x 19 in) Conectores N hembra Acabado Gris EMR Peso de Envío 33.2 kg (73.2 lb)
Datos del producto
- Modelo
- W6555-2/7CCS
- ID de producto
- 157707
- Marca
- EMR CORPORATION
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
- Medidas (alto × largo × ancho)
- 58 × 48 × 48 cm
- Peso
- 27.7 kg
