Descripción

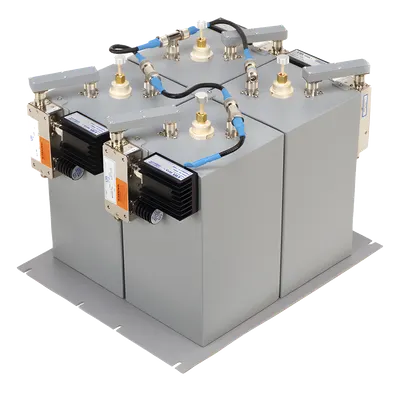

Este combinador de RF opera en el rango de 440-512 MHz y permite la integración de 4 canales con una potencia máxima de 125 W por canal. Su diseño de doble aislamiento de baja pérdida garantiza un rendimiento óptimo en entornos de alta densidad de tráfico de radiofrecuencia. La separación mínima de 200 kHz entre canales asegura una coexistencia sin interferencias, mientras que el aislamiento TX/TX de 70-80 dB mantiene la integridad de cada transmisión. Con conectores N hembra de grado industrial y construcción en cavidad de precisión, este equipo está diseñado para instalaciones críticas de telecomunicaciones profesionales. Características principales Aislamiento TX/TX: 70 dB (mín.) / 80 dB (típico) Aislamiento ANT/TX: 60 dB (mín.) / 70 dB (típico) Pérdida por inserción: 2.1 dB (mín.) / 2.7 dB (máx.) VSWR entrada: 1.1:1 máx. / VSWR salida: 1.25:1 máx. Impedancia: 50 ohm Rango de temperatura operativa: -30°C a +60°C Especificaciones técnicas Rendimiento de RF Rango de frecuencia 440-512 MHz Canales 4 Potencia máx. por canal 125 W Separación mín. Tx-Tx 200 kHz Impedancia 50 ohm Aislamiento y Pérdidas Aislamiento TX/TX 70/80 dB Aislamiento ANT/TX 60/70 dB Pérdida inserción (mín.) 2.1 dB Pérdida inserción (máx.) 2.7 dB Tipo de aislamiento Doble baja pérdida VSWR y Conectividad VSWR entrada (máx.) 1.1:1 VSWR salida (máx.) 1.25:1 Conectores N hembra Dimensiones y Ambientales Dimensión cavidad (A x F) 178 x 178 mm Dimensión terminado (A x A x F) 401 x 483 x 483 mm Peso de envío 27.7 kg Temperatura operativa -30°C a +60°C Acabado Gris
Datos del producto
- Modelo
- W6554-2/7CCS
- ID de producto
- 157678
- Marca
- EMR CORPORATION
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
- Medidas (alto × largo × ancho)
- 40 × 48 × 48 cm
- Peso
- 27.7 kg
