Descripción

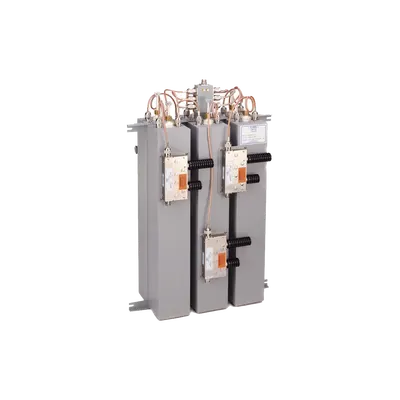

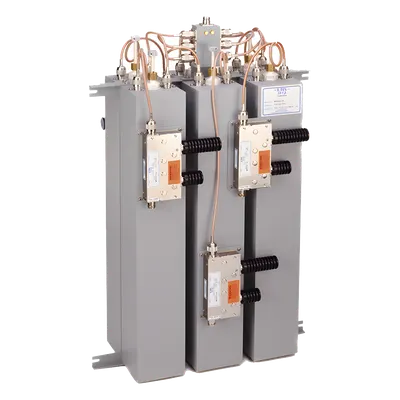

Este combinador de RF opera en la banda de 148-174 MHz y permite agrupar 8 canales en una única antena con una potencia máxima de 125 W por canal. Requiere una separación mínima de 200 kHz entre transmisores para garantizar un rendimiento óptimo. Su diseño con doble circuito de baja pérdida y aislamiento superior entre puertos lo hace ideal para sistemas de radiocomunicación profesional donde la integridad de la señal y la protección de equipos son prioritarias. Características principales Aislamiento TX/TX típico de 70 dB para operación libre de interferencias entre canales Aislamiento ANT/TX típico de 60 dB que protege los transmisores de señales reflejadas Pérdida por inserción mínima de 2.3 dB y máxima de 3.3 dB para alta eficiencia energética Cavidades compactas de 102 x 102 mm que optimizan el espacio en rack Rango de temperatura operativa de -30°C a +60°C para despliegues en climas extremos VSWR de entrada 1.1:1 y salida 1.25:1 que maximizan la transferencia de potencia Especificaciones técnicas Rango de frecuencia 148 - 174 MHz Número de canales 8 canales Potencia máxima por canal 125 W Separación mínima TX-TX 200 kHz Pérdida por inserción 2.3 - 3.3 dB Aislamiento TX/TX 70 dB (típico) Aislamiento ANT/TX 60 dB (típico) Impedancia 50 Ω VSWR entrada / salida 1.1:1 / 1.25:1 (máx.) Tipo de aislamiento Doble circuito de baja pérdida Rango de temperatura -30°C a +60°C Dimensión de cavidad 102 x 102 mm (ancho x fondo) Dimensión terminado 826 x 483 x 245 mm (alto x ancho x fondo) Conectores N hembra (2 circuitos) Acabado Gris EMR Peso de envío 43.2 kg
Datos del producto
- Modelo
- W6458-2/4C
- ID de producto
- 160833
- Marca
- EMR CORPORATION
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
- Medidas (alto × largo × ancho)
- 83 × 25 × 48 cm
- Peso
- 43.2 kg
