Descripción

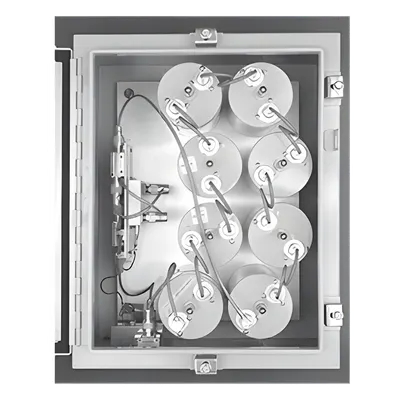

Amplificador de punta de torre diseñado para operación en banda UHF de 455-512 MHz con arquitectura de 4 cavidades sintonizadas de 4 pulgadas de diámetro. Integra ganancia ajustable de 17 dB con mecanismo de reducción automática de 6 dB ante condiciones de fallo, preservando la integridad del sistema receptor. La configuración híbrida PHEMT con redundancia activa garantiza continuidad operativa en infraestructuras críticas de comunicaciones. Presenta figura de ruido de 0.8 dB típico e intercepto de tercer orden de +40 dBm, optimizando el equilibrio entre sensibilidad y linealidad en entornos con alta densidad espectral. La atenuación de 35 dB a ±10 MHz del borde de banda proporciona selectividad superior contra interferencias adyacentes. Incluye protección contra rayos mediante supresor de impulsos Polyphaser y sobretensión integrada. Características Principales Ganancia ajustable 17 dB con reducción automática 6 dB en fallo Figura de ruido 0.8 dB típico; intercepto 3er orden +40 dBm Atenuación 35 dB a ±10 MHz de separación de canal Protección contra rayos con supresor Polyphaser integrado Diseño redundante híbrido PHEMT Operación -40°C a +70°C; acabado NEMA 4 Especificaciones Técnicas RF y Rendimiento Rango de frecuencia: 455-512 MHz Ganancia: 17 dB (ajustable en fábrica) Ancho de banda: 2 MHz Atenuación: 35 dB a ±10 MHz Figura de ruido: 0.8 dB (típico) Intercepto 3er orden: +40 dBm (típico) VSWR: 1.3:1 Arquitectura y Protección Cavidades: 4 de 4' de diámetro Tecnología: Híbrida PHEMT redundante Reducción en fallo: 6 dB automático Protección rayos: Supresor Polyphaser Conectores: N hembra Eléctrico y Ambiental Alimentación: +15 VDC / 280 mA Alimentación opcional: +12 VDC Temperatura operación: -40°C a +70°C Acabado: NEMA 4, gris poliéster Mecánico Dimensiones: 20 x 16 x 11.5 in Dimensiones métricas: 50.8 x 40.6 x 29.2 cm Peso: 39 lbs (17.7 kg) Compatibilidad de Alimentación Fuente recomendada: Modelo TTBS-4586 Alternativa: Multiacoplador con sufijo -TT
Datos del producto
- Modelo
- TTPA-4544
- ID de producto
- 33539
- Marca
- TELEWAVE INC
- Categoría
- Radiocomunicación
- Clave SAT
- 32101500 · Conjuntos de circuitos y componentes de radiofrecuencia (RF)
- Medidas (alto × largo × ancho)
- 51 × 29 × 41 cm
- Peso
- 17.7 kg
