Descripción

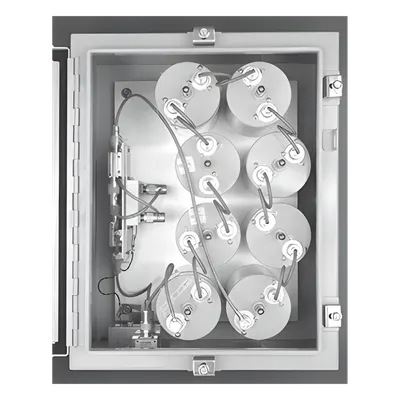

Amplificador de punta de torre diseñado para bandas de 806-960 MHz con arquitectura de 8 cavidades de 4 pulgadas de diámetro que garantizan selectividad superior en entornos de alta congestión espectral. Integra preselector tunable con cinco configuraciones de ancho de banda (5, 6, 10, 15 y 20 MHz) que permite adaptar la respuesta del sistema a los requerimientos específicos de cada despliegue. La etapa frontal PHEMT de bajo ruido combinada con amplificación bipolar entrega figura de ruido de 1.2 dB y punto de intercepción de tercer orden de +33 dBm, logrando el equilibrio óptimo entre sensibilidad y linealidad para recepción de señales débiles en presencia de interferencias fuertes. Características Principales Arquitectura de 8 cavidades de 4' de diámetro para alta selectividad Ganancia del sistema de 15 a 17 dB típico con estabilidad térmica Preselector configurable: 5, 6, 10, 15 o 20 MHz de ancho de banda Figura de ruido: 2.7 dB (bipolar) / 1.2 dB (PHEMT) IP3: +35 dBm (bipolar) / +33 dBm (PHEMT) Protección contra rayos con supresor de impulso integrado Conectores N hembra con pines centrales de oro Carcasa NEMA 4 con acabado en poliéster gris Especificaciones Técnicas Eléctricas Rango de frecuencia 806-960 MHz Ganancia del sistema 15-17 dB (típico) Ancho de banda preselector 5, 6, 10, 15, 20 MHz Figura de ruido bipolar 2.7 dB Figura de ruido PHEMT 1.2 dB IP3 bipolar +35 dBm IP3 PHEMT +33 dBm Tensión DC entrada +15 Vcc / 280 mA Tensión opcional +12 Vcc VSWR de entrada Protegido Protección contra rayos Supresor de impulso Mecánicas y Ambientales Dimensiones 16 x 8 x 6 pulgadas Dimensiones métricas 40.6 x 30.3 x 15.2 cm Peso 39 lb (17.7 kg) Acabado NEMA 4 - Gris poliéster Número de cavidades 8 de 4' diámetro Conectores N hembra, pines de oro Rango de temperatura -40°C a +70°C
Datos del producto
- Modelo
- TTPA-8648
- ID de producto
- 33543
- Marca
- TELEWAVE INC
- Categoría
- Radiocomunicación
- Clave SAT
- 32101500 · Conjuntos de circuitos y componentes de radiofrecuencia (RF)
- Medidas (alto × largo × ancho)
- 41 × 30 × 41 cm
- Peso
- 17.7 kg
