Descripción

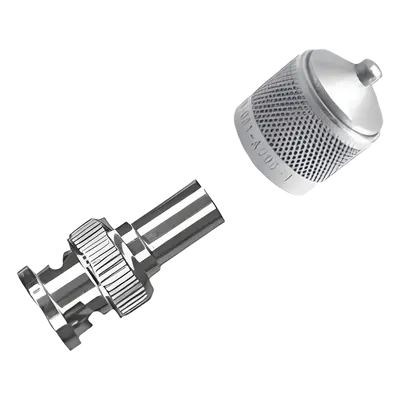

Carga fantasma de terminación coaxial diseñada para aplicaciones de precisión en entornos RF profesionales. Proporciona impedancia nominal de 50 ohm con capacidad de disipación de 250 mW, ideal para terminación de puertos en divisores de señal, equipos de medición y sistemas de monitoreo de potencia. Su construcción de carga seca con conectores de centro de plata u oro garantiza estabilidad eléctrica y baja pérdida de inserción. El diseño compacto de 0.8 x 0.97 pulgadas (2.0 x 2.5 cm) facilita su integración en espacios reducidos de racks y paneles de instrumentación. Características Principales Terminación precisa de 50 ohm para sistemas RF profesionales Capacidad de potencia de 1/4 watt (250 mW) Conectores N o BNC macho disponibles (especificar al ordenar) Compatibilidad extendida con conectores SMA y UHF macho Operación 100% de potencia a 40°C, 50% a 95°C Construcción de carga seca para alta confiabilidad Especificaciones Técnicas Impedancia 50 Ohm (nominal) Rango de Frecuencia 0 - 2500 MHz Potencia Máxima 250 mW (1/4 Watt) VSWR 1.22:1 (conector N) Conectores N, SMA, UHF o BNC Macho Especificar al realizar pedido Dimensiones 0.8' x 0.97' 2.0 x 2.5 cm Peso 0.07 lb 0.03 kg Temperatura de Operación 100% potencia a 40°C 50% potencia a 95°C Construcción Carga seca Centro de plata (oro en TWL-01) Aplicaciones Típicas Terminación de puertos en divisores de señal y splitters RF Equipos de medición y análisis de redes vectoriales Sistemas de monitoreo de potencia y sensores RF Terminación de puertos coaxiales en infraestructura de telecomunicaciones
Datos del producto
- Modelo
- TWL-01
- ID de producto
- 33659
- Marca
- TELEWAVE INC
- Categoría
- Radiocomunicación
- Clave SAT
- 43221700 · Equipo fijo de red y componentes
- Medidas (alto × largo × ancho)
- 3 × 2 × 2 cm
- Peso
- 0.03 kg
