Descripción

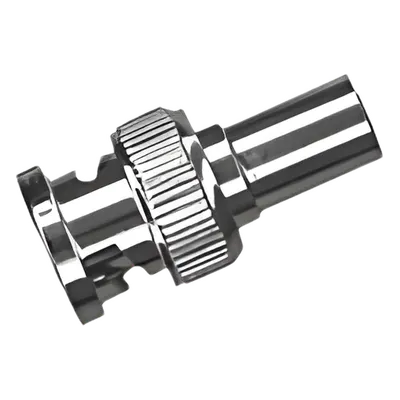

Carga terminal coaxial diseñada para terminación de puertos en divisores receptores y equipos de RF. Proporciona impedancia de 50 ohmios con potencia nominal de 250 mW en un rango de frecuencia de 0 a 2500 MHz. Su conector BNC macho estándar permite integración directa en sistemas de prueba y comunicaciones. El diseño compacto y la construcción robusta la hacen adecuada tanto para uso en banco de laboratorio como en aplicaciones de campo. Opera en cualquier posición sin requerir sistemas de refrigeración líquida. Características Principales Terminación precisa para puertos de divisores receptores Operación estable en cualquier posición sin refrigeración líquida Centro conductor plateado para conexión confiable Construcción robusta para laboratorio y campo Disponible con conectores N, SMA o UHF Diseño compacto para espacios reducidos Especificaciones Técnicas Eléctricas Impedancia: 50 ohmios (nominal) Frecuencia: 0 - 2500 MHz Potencia promedio (CW): 250 mW VSWR (conector N): 1.22:1 Ambientales y Operación Temperatura de operación: 100% potencia a 40°C, 50% potencia a 95°C Tiempo de sobrecarga: 2 minutos al 50% de potencia nominal Refrigeración: Operación en cualquier posición, sin líquido Físicas Conector: BNC macho (también disponible N, SMA, UHF) Dimensiones: 0.8' x 0.97' (2.0 x 2.5 cm) diámetro x altura Centro conductor: Plateado (excepto TWL-01 con pin dorado)
Datos del producto
- Modelo
- TWL-01B
- ID de producto
- 33660
- Marca
- TELEWAVE INC
- Categoría
- Radiocomunicación
- Clave SAT
- 43221700 · Equipo fijo de red y componentes
- Medidas (alto × largo × ancho)
- 3 × 1 × 1 cm
- Peso
- 0.01 kg
