Descripción

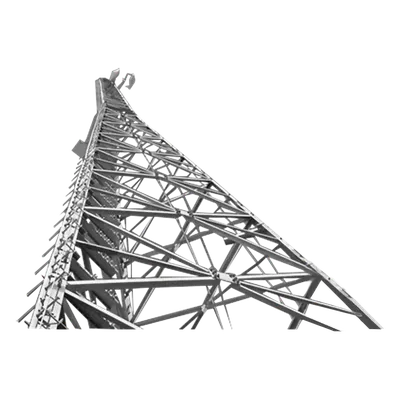

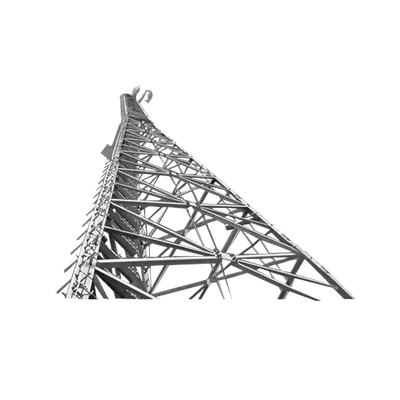

La torre autosoportada SuperTitan S200 es una solución modular galvanizada diseñada para aplicaciones críticas de telecomunicaciones, servicios de emergencia y sistemas SCADA. Su estructura seccional permite elevar la torre hasta 190 pies de altura mediante la configuración de módulos de 10 pies (3 m), adaptándose a distintos requerimientos de altura y capacidad de carga. El diseño cumple rigurosamente con el estándar ANSI-TIA-222 F y G, garantizando resistencia estructural en condiciones adversas. La torre incluye sistema de anclaje integrado y está optimizada para soportar velocidades de viento de hasta 120 mph (193.1 km/h), con un sistema de empaque diseñado específicamente para minimizar los costos de transporte. Características Principales Estructura modular elevable hasta 190 pies de altura total Cumplimiento con estándar ANSI-TIA-222 F y G Secciones de 10 ft (3 m) para configuración flexible Diseñada para servicios de emergencia y sistemas SCADA Capacidad de carga hasta 120 mph (193.1 km/h) Sistema de empaque optimizado para reducción de costos de flete Incluye sistema de anclaje integrado Acabado galvanizado para máxima durabilidad Especificaciones Técnicas Tipo de Torre Autosoportada Modelo S-200 Altura Total 50 ft (15.24 m) Altura por Sección 10 ft (3 m) Altura Máxima Modular 190 pies Estándar de Diseño ANSI-TIA-222 F y G / TIA/EIA-222 Acabado Galvanizado Anclaje Incluido Capacidad de Carga por Velocidad de Viento Condición 1 90 mph (144.8 km/h) Condición 2 105 mph (168.9 km/h) Condición 3 120 mph (193.1 km/h) Área de Antenas Permisibles (ft²) — EIA Rev. Clase 1: 0.75' Hielo 90 mph 20 ft² 105 mph 11 ft² 120 mph 5 ft² Área de Antenas Permisibles (ft²) — EIA Rev. Clase 2 90 mph 0 ft² 105 mph 0 ft² 120 mph 0 ft² Nota: La Clase 2 con carga de hielo de 0.75' no admite área de antenas adicional en ninguna condición de viento para esta configuración de torre. Consulte las tablas de carga completas para configuraciones alternativas.
Datos del producto
- Modelo
- TRY-ST-50-S200
- ID de producto
- 161566
- Marca
- Trylon
- Categoría
- Radiocomunicación
- Clave SAT
- 43222903 · Torre o soporte para telecomunicaciones
- Medidas (alto × largo × ancho)
- 61 × 338 × 122 cm
- Peso
- 649 kg
