Descripción

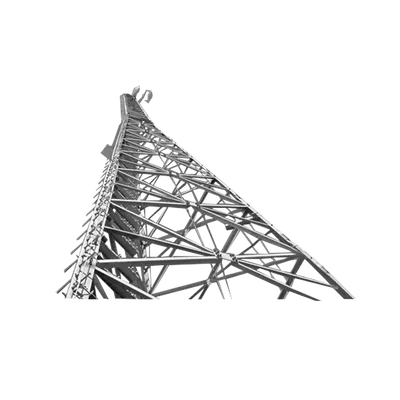

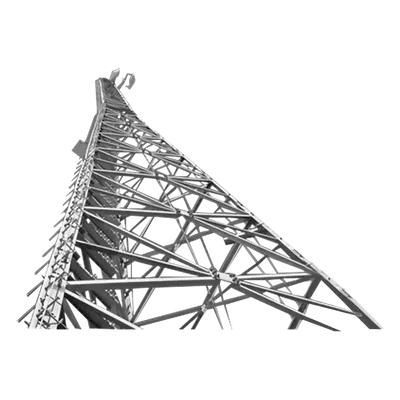

La torre autosoportada SuperTitan S100 es una solución modular galvanizada diseñada para instalaciones de telecomunicaciones y seguridad que requieren altura y resistencia estructural. Su configuración de 80 pies (24.38 m) permite adaptarse a múltiples escenarios de despliegue, con capacidad de expansión modular hasta 190 pies (57.9 m) mediante secciones adicionales. El sistema cumple rigurosamente con los estándares ANSI-TIA-222 F y G, garantizando integridad estructural bajo condiciones climáticas adversas. Cada sección de 10 pies (3.048 m) facilita el ensamblaje en campo, mientras que el diseño de empaque optimizado minimiza los costos logísticos asociados al transporte. Características Principales Estructura modular con secciones de 10 pies (3.048 m) para ensamblaje flexible Altura total de 80 pies (24.38 m) con capacidad de expansión hasta 190 pies Cumplimiento de estándares ANSI-TIA-222 F y G para torres de telecomunicaciones Resistencia a vientos de 90, 105 y 120 mph según configuración de carga Sistema de empaque optimizado para reducción de costos de flete Incluye sistema de anclaje para instalación autosoportada Especificaciones Técnicas Estructura General Tipo: Autosoportada Modelo: S-100 Altura total: 80 ft (24.38 m) Altura máxima expandible: 190 ft (57.9 m) Altura por sección: 10 ft (3.048 m) Acabado: Galvanizado Cumplimiento Normativo Estándar principal: ANSI-TIA-222 F y G Estándar de diseño: TIA/EIA-222 Clasificación EIA Rev. G: Clase 1 y Clase 2 Capacidad de Carga por Velocidad de Viento Velocidad Clase 1 0.75' hielo Clase 2 0.75' hielo 90 mph (144.8 km/hr) 12 ft² 6 ft² 105 mph (168.9 km/hr) 2 ft² — 120 mph (193.1 km/hr) — — Área de antenas permisible en pies cuadrados (ft²) Componentes Incluidos ✓ Sistema de anclaje ✓ Secciones estructurales modulares ✓ Hardware de ensamblaje Nota para ingenieros de despliegue: La capacidad de área de antenas varía significativamente según la velocidad de viento de diseño y la clase de hielo especificada para la ubicación. Para condiciones de 120 mph, consulte configuraciones estructurales reforzadas o reducción de carga de antenas. La modularidad del sistema permite escalamiento progresivo sin reemplazo completo de la estructura base.
Datos del producto
- Modelo
- TRY-ST-80-S100
- ID de producto
- 161583
- Marca
- Trylon
- Categoría
- Radiocomunicación
- Clave SAT
- 43222903 · Torre o soporte para telecomunicaciones
