Descripción

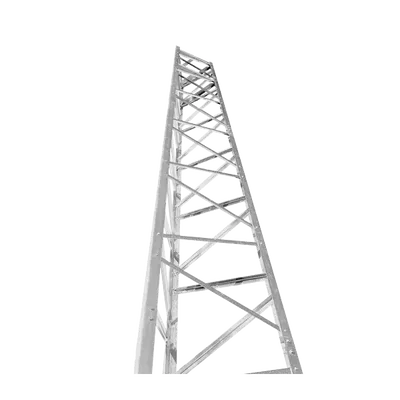

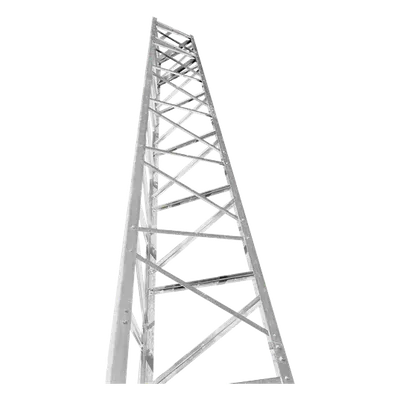

La torre autosoportada Titan T300 es una solución estructural galvanizada diseñada para aplicaciones de telecomunicaciones que demandan confiabilidad y facilidad de instalación. Con una altura total de 24 pies (7.3 metros), esta torre ha sido desplegada en más de 15,000 instalaciones en Estados Unidos durante más de tres décadas, respaldando aplicaciones de telemetría, televisión satelital, sistemas de redes, radiocomunicación y uso amateur. Su diseño modular con secciones de 8 pies (2.4 metros) optimiza el transporte y manejo logístico, mientras que sus piernas acanaladas proporcionan estabilidad estructural superior ante condiciones de viento adversas. Características Principales Torre autosoportada de 7.3 m (24 ft) de altura total Más de 15,000 torres instaladas en E.U.A. con trayectoria de 30+ años Capacidad de viento hasta 100 mph (161 km/h) en modo supervivencia Secciones de 8 ft (2.4 m) para reducción de espacio de transporte Piernas acanaladas para mayor estabilidad estructural Diseño optimizado para antenas hasta 5 ft² en condiciones de 100 mph Incluye sistema de anclaje para instalación Especificaciones Técnicas Estructura General Tipo: Autosoportada Altura total: 7.3 m (24 ft) Secciones: 8 ft (2.4 m) Piernas: Acanaladas Acabado: Galvanizado Modelo: T-300 Capacidad de Viento y Carga 70 mph (112 km/h): 24 ft² área de antena 85 mph (136 km/h): 12 ft² área de antena 100 mph (161 km/h): 5 ft² área de antena Supervivencia sin hielo (redondo): Hasta 24 ft² Supervivencia 1/2' hielo (redondo): 3 ft² Aplicaciones y Consideraciones Aplicaciones típicas: Telemetría, TV satelital, sistemas de redes, radiocomunicación, amateur Incluye: Sistema de anclaje Nota: Consulte ingeniería para torres de mayor capacidad o altura Tabla de Área de Antenas Permisibles (ft²) - Supervivencia Condición 70 mph (112 km/h) 85 mph (136 km/h) 100 mph (161 km/h) Sin hielo (redondo) 24 ft² 12 ft² 5 ft² 1/2' de hielo (redondo) 3 ft² — — Nota para ingenieros: Para requerimientos de mayor capacidad de carga, altura superior a 24 ft (7.3 m), o condiciones especiales de instalación, se recomienda consultar con el departamento de ingeniería estructural para evaluación personalizada del modelo T-300 o alternativas de la serie Titan.
Datos del producto
- Modelo
- TRYT24T300
- ID de producto
- 177716
- Marca
- Trylon
- Categoría
- Radiocomunicación
- Clave SAT
- 43222903 · Torre o soporte para telecomunicaciones
