Descripción

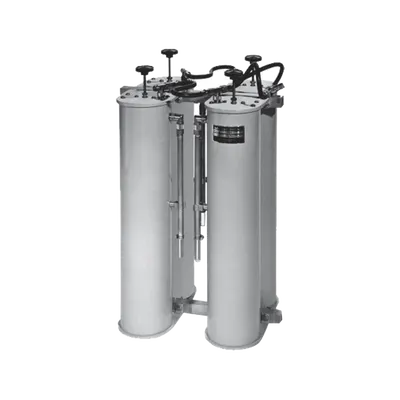

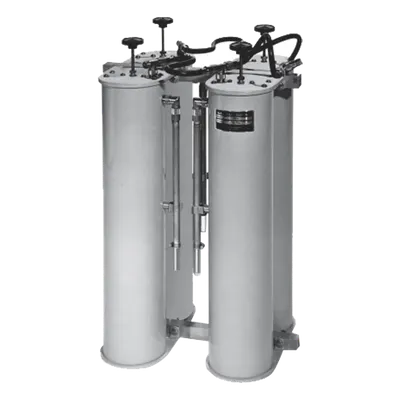

Duplexer para Sistemas Aeronáuticos 118-136 MHz Este duplexer de cuatro cavidades está diseñado para operación en banda aeronáutica de 118-136 MHz, proporcionando aislamiento superior de 80 dB con separación mínima TX-RX de 600 kHz. Su configuración BPBR (banda pasante-rechazo) optimiza el rendimiento en sistemas dúplex donde la separación de frecuencias es crítica. La construcción robusto con cavidades de 5 pulgadas de diámetro garantiza estabilidad térmica y eléctrica en condiciones de operación exigentes, incluyendo instalaciones con requerimientos NEC. Con pérdida por inserción de tan solo 1.5 dB y VSWR máximo de 1.3:1, el equipo maximiza la eficiencia de potencia transmitida hasta 200 W. Su rango de temperatura operativo de -30°C a +60°C permite despliegue en ambientes controlados y exteriores protegidos. Los conectores UHF hembra estándar, con opción a tipo N, facilitan la integración con infraestructura de radiofrecuencia existente. Características Principales Aislamiento de 80 dB a 600 kHz de separación TX-RX Pérdida por inserción de 1.5 dB para mínima degradación de señal Circuito BPBR® para configuración banda pasante-rechazo optimizada 4 cavidades de 5 pulgadas de diámetro para alta selectividad Conectores UHF hembra estándar, opción tipo N disponible Operación confiable de -30°C a +60°C Especificaciones Técnicas Eléctricas Rango de frecuencia 118-136 MHz Separación TX-RX mín. 600 kHz Pérdida por inserción 1.5 dB Aislamiento 80 dB @ 600 kHz Aislamiento adicional 45 dB a 0.6 MHz o más VSWR máximo 1.3:1 Potencia máxima 200 W Respuesta de frecuencia BPBR Circuit® Mecánicas Dimensiones 914 x 483 x 330 mm Dimensiones (pulgadas) 36' x 19' x 13' Peso 12.71 kg / 28 lbs Cavidades 4 (5' OD) Conectores UHF hembra Conector opcional Tipo N Acabado Esmalte negro Ambientales y Aplicaciones Rango de temperatura -30°C a +60°C Aplicación principal Sistemas dúplex 600+ kHz Banda de operación Aeronáutica 118-136 MHz Instalaciones NEC
Datos del producto
- Modelo
- WP-629
- ID de producto
- 35399
- Marca
- TX RX SYSTEMS INC.
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
