Descripción

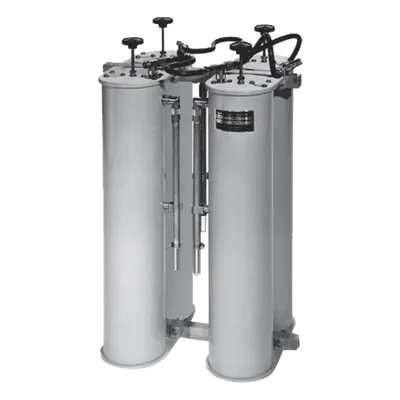

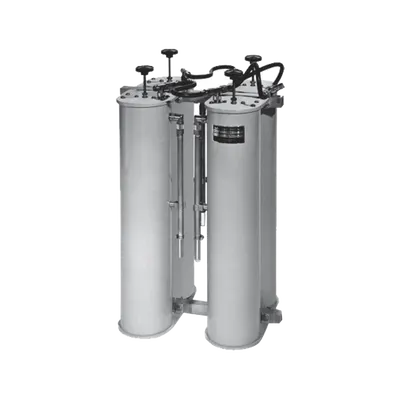

Duplexer profesional de 4 cavidades diseñado para operación en banda VHF de 150-158 MHz, ideal para sistemas de comunicación que requieren alta selectividad entre canales de transmisión y recepción con separaciones mínimas de 600 kHz. Incorpora el circuito de acoplamiento patentado BP/BR Circuit® que proporciona respuesta de paso banda precisa en frecuencia de paso y notch profundo y amplio en frecuencia de rechazo, válido tanto para separaciones cercanas como amplias entre portadoras. Su construcción robusta soporta potencias continuas de hasta 200 W en condiciones de temperatura ambiental adversas. Características Principales Rango de frecuencia: 150-158 MHz 4 cavidades (5') con alta selectividad Separación TX-RX mínima: 600 kHz Pérdida por inserción: 1.5 dB Aislamiento: 80 dB @ 600 kHz VSWR máximo: 1.3:1 Potencia nominal: 200 W Peso neto: 11 kg (24 lbs) Especificaciones Eléctricas Aislamiento @ 600 kHz 80 dB Aislamiento @ 2.0 MHz 80 dB Atenuación @ 2.0 MHz 90 dB VSWR Máximo 1.3:1 Rango de Temperatura -30° a +60°C Especificaciones Mecánicas Dimensiones (An x Al x Pr) 787 x 483 x 280 mm 2.58 x 1.58 x 0.92 pies Conectores UHF Hembra Opcional tipo N Acabado Esmalte Negro Peso Neto / Envío 11 kg / 14.5 kg 24 lbs / 32 lbs Tecnología BP/BR Circuit® Configuración BP/BR (Band Pass / Band Reject) con circuito de acoplamiento patentado que ofrece respuesta de paso banda en frecuencia de paso y notch profundo y amplio en frecuencia de rechazo. Compatible con separaciones cercanas o amplias entre portadoras TX/RX, proporcionando flexibilidad en el despliegue de sistemas de comunicación VHF profesionales.
Datos del producto
- Modelo
- WP-639-B
- ID de producto
- 35404
- Marca
- TX RX SYSTEMS INC.
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
