Descripción

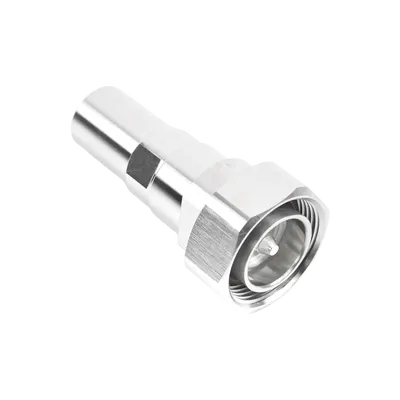

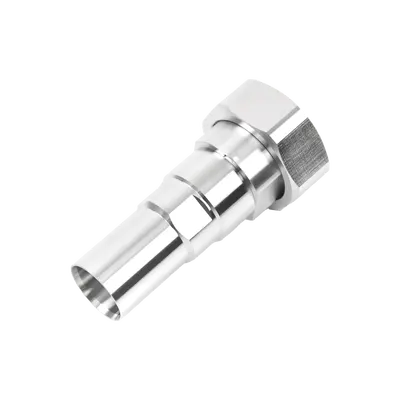

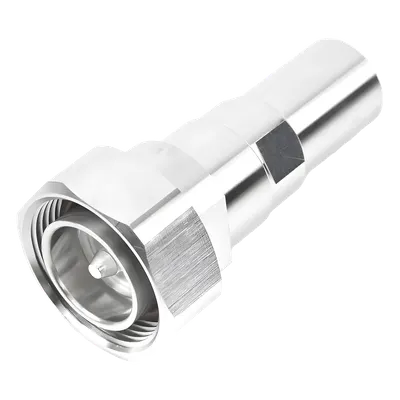

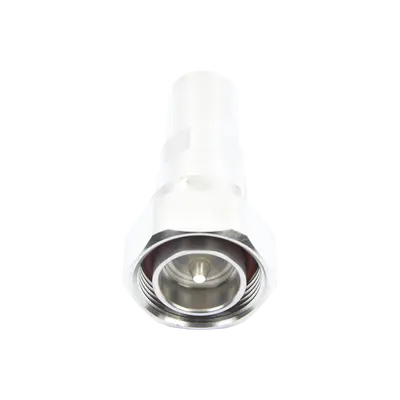

Conector DIN 7-16 macho diseñado para cable coaxial LDF4-50A y LP-450A, optimizado para instalaciones de telecomunicaciones profesionales, estaciones base celulares y sistemas de transmisión de RF de alta potencia. Presenta impedancia de 50 ohmios que garantiza estabilidad en la transferencia de energía y minimización de reflexiones. Soporta frecuencias de operación hasta 8.8 GHz con pérdida de inserción mínima de 0.05 dB, preservando la integridad de la señal en aplicaciones críticas. Su efectividad de blindaje de -110 dB asegura protección robusta contra interferencias electromagnéticas, mientras que la arquitectura de contacto de baja resistencia permite manejo eficiente de potencias promedio de 1.1 kW a 900 MHz y picos de hasta 40 kW. Características Generales • Conector DIN 7-16 macho para cable LDF4-50A / LP-450A • Tipo de conexión: Recto • Impedancia: 50 Ω • Rango de frecuencia: 0 – 8.8 GHz • Potencia promedio: 1.1 kW @ 900 MHz • Potencia pico: 40 kW • Pérdida de inserción: 0.05 dB • Efectividad de blindaje: -110 dB • Intermodulación de 3er orden (IMD): -120 dBm @ 910 MHz • Voltaje RF máximo: 1415 Vrms Desempeño Eléctrico Impedancia: 50 Ω Frecuencia: 0 – 8800 MHz Potencia promedio: 1.1 kW @ 900 MHz Potencia pico: 40.00 kW Pérdida de inserción: 0.05 dB Efectividad de blindaje: -110 dB 3er orden IMD: -120 dBm @ 910 MHz Voltaje RF máximo: 1415.00 Vrms Voltaje de prueba DC: 4000 V Resistencia contacto exterior: ≤1.50 mΩ Resistencia contacto interior: ≤0.80 mΩ Resistencia de aislamiento: ≥5000 mΩ Especificaciones Mecánicas Tipo de conexión: Recto Marca de cable compatible: Heliax® Contenido del Paquete Conector DIN 7-16 macho L4TDMPSA
Datos del producto
- Modelo
- L4TDM-PSA
- ID de producto
- 74780
- Marca
- ANDREW / COMMSCOPE
- Categoría
- Radiocomunicación
- Clave SAT
- 39121433 · Conectores de radiofrecuencia (rf)
- Medidas (alto × largo × ancho)
- 5 × 8 × 5 cm
- Peso
- 0.14 kg
