¿Qué es?

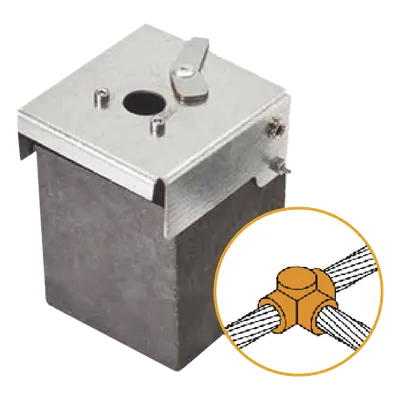

El AT-W20/W20/TH de Aplicaciones Tecnológicas es un molde de grafito para realizar soldadura exotérmica en una unión horizontal en T. Está diseñado para cables de 2/0 AWG (70 mm²) y cuenta con una tapa de acero electrogalvanizado. El molde permite hasta 70 soldaduras. Para cada operación se requieren dos tabletas de compuesto exotérmico AT-020N y la pinza para moldes modelo S (AT-049N). El producto indica conformidad con las normas UNE 21186, IEC 62305 y NF C 17-102.
¿Para qué sirve?
Se utiliza para unir conductores en forma de T en instalaciones que requieren conexiones de puesta a tierra, como proyectos eléctricos y sistemas de protección contra descargas atmosféricas. La soldadura exotérmica forma una unión molecular entre los conductores, en lugar de una conexión mecánica. Antes de usarlo, verifica que los cables correspondan al calibre indicado y considera los consumibles y la pinza necesarios para la operación.
¿Cómo se compara?
A diferencia de una unión mecánica, este molde está diseñado para formar una conexión mediante soldadura exotérmica. Su configuración horizontal en T y su compatibilidad con cable 2/0 AWG (70 mm²) lo distinguen de moldes destinados a otras geometrías o calibres.
Preguntas frecuentes
¿Para qué tipo de unión está diseñado este molde?
Está diseñado para una unión horizontal en T con cables de 2/0 AWG (70 mm²).
¿Qué consumible requiere cada soldadura?
Se requieren dos tabletas de compuesto exotérmico AT-020N por cada operación.
¿Qué pinza se necesita para utilizarlo?
Se requiere la pinza para moldes modelo S, con número de modelo AT-049N.
¿Cuántas soldaduras permite realizar?
El molde permite hasta 70 soldaduras.
¿Con qué normas declara conformidad el producto?
La información del producto indica conformidad con UNE 21186, IEC 62305 y NF C 17-102.
Datos del producto
- Modelo
- AT-W20/W20/TH
- ID de producto
- 142020
- Marca
- APLICACIONES TECNOLOGICAS
- Categoría
- Energía y Climatización
- Clave SAT
- 23271800 · Suministros para soldar, soldadura fuerte y soldadura débil
- Medidas (alto × largo × ancho)
- 11 × 8 × 8 cm
- Peso
- 1.4 kg
