¿Qué es?

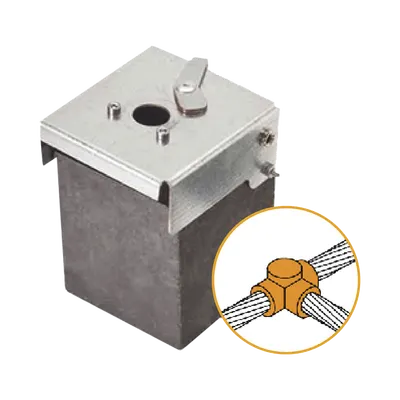

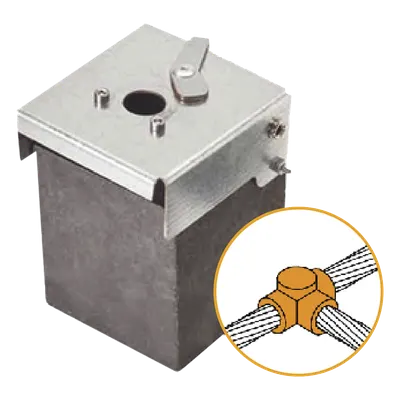

El ATW40/W40/TH de Aplicaciones Tecnológicas es un dispositivo de grafito con tapa de acero electrogalvanizado, diseñado para realizar conexiones horizontales en T mediante soldadura exotérmica. Se utiliza con cable principal de 50 a 70 mm² (1/0–2/0 AWG) y es compatible con conductores de hasta 4/0 AWG (120 mm²), según la configuración de la unión. La soldadura Apliweld® produce una unión molecular entre conductores metálicos para instalaciones de puesta a tierra. El dispositivo tiene una duración indicada de 50 soldaduras y requiere tres tabletas de compuesto AT-020N, además de una pinza para moldes modelo S (AT-049N).
¿Para qué sirve?
Sirve para formar conexiones permanentes en T entre conductores de una instalación de puesta a tierra, como parte de proyectos de protección contra rayos o de sistemas de tierra en instalaciones eléctricas. Su diseño horizontal está pensado para facilitar el trabajo en espacios reducidos. Para usarlo se requieren las tabletas AT-020N y la pinza AT-049N; el proceso debe realizarse con equipo de protección personal y considerando las normas aplicables al proyecto.
¿Cómo se compara?
A diferencia de una unión mecánica, este sistema utiliza soldadura exotérmica para unir molecularmente los conductores. Su configuración en T horizontal lo distingue de moldes destinados a otras geometrías de conexión, por lo que conviene verificar que el tipo de unión y las medidas del cable correspondan con la instalación.
Preguntas frecuentes
¿Qué tipo de conexión realiza el ATW40/W40/TH?
Está diseñado para realizar una conexión horizontal en T mediante soldadura exotérmica.
¿Qué medidas de cable admite?
El cable principal indicado es de 50 a 70 mm² (1/0–2/0 AWG). La compatibilidad máxima señalada es de hasta 4/0 AWG (120 mm²); verifica que la configuración de la unión corresponda con los conductores de tu proyecto.
¿Qué consumibles y accesorios necesito?
Se requieren tres tabletas de compuesto AT-020N y una pinza para moldes específicos modelo S, número AT-049N.
¿Cuántas soldaduras permite el dispositivo?
La duración indicada es de 50 soldaduras por dispositivo.
¿Con qué normas se relaciona este producto?
En la información del producto se mencionan UNE 21186, NF C 17-102 e IEC 62305. Revisa los requisitos aplicables a tu instalación.
Datos del producto
- Modelo
- ATW40/W40/TH
- ID de producto
- 95730
- Marca
- APLICACIONES TECNOLOGICAS
- Categoría
- Energía y Climatización
- Clave SAT
- 23271800 · Suministros para soldar, soldadura fuerte y soldadura débil
- Medidas (alto × largo × ancho)
- 14 × 8 × 8 cm
- Peso
- 1.58 kg
