¿Qué es?

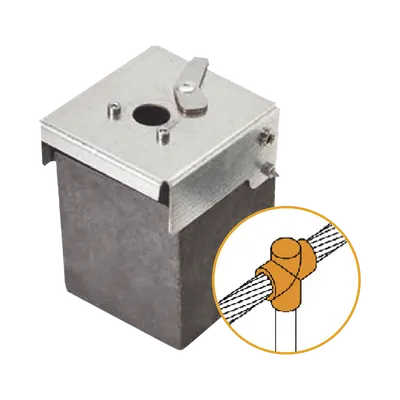

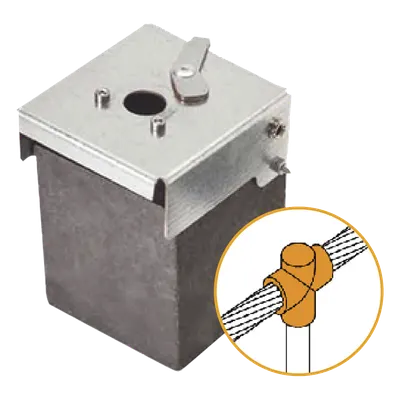

El ATW20/T16/TV de Aplicaciones Tecnológicas es un molde de grafito para realizar una unión en T vertical entre cable calibre 2/0 AWG y una pica de 5/8 in (16 mm) mediante soldadura exotérmica Apliweld®. Está diseñado para trabajar con tabletas AT-020N; cada soldadura requiere 2.5 tabletas. El molde tiene capacidad para 70 soldaduras e incorpora una tapa de acero electrogalvanizado. Para operarlo se requiere la pinza para moldes AT-049N. El producto indica cumplimiento con la norma IEC 62305.
¿Para qué sirve?
Se utiliza para conectar un conductor de puesta a tierra de calibre 2/0 AWG con una pica de 5/8 in en instalaciones que requieren una unión permanente en configuración de T vertical. Puede integrarse en proyectos de puesta a tierra para infraestructura, edificios e instalaciones eléctricas, conforme a las características del sistema y del proyecto.
¿Cómo se compara?
A diferencia de una unión mecánica convencional, este molde permite realizar una conexión mediante soldadura exotérmica, que une molecularmente los conductores. Su configuración está especificada para cable 2/0 AWG y pica de 5/8 in (16 mm), por lo que conviene elegirlo cuando esas medidas y la unión en T vertical correspondan al diseño de puesta a tierra.
Preguntas frecuentes
¿Qué conductores admite este molde?
Está diseñado para unir cable calibre 2/0 AWG con una pica de 5/8 in (16 mm), en una configuración de T vertical.
¿Qué tabletas se necesitan para cada soldadura?
Utiliza tabletas de compuesto para soldadura exotérmica AT-020N. La cantidad indicada es de 2.5 tabletas por soldadura.
¿Qué accesorio se requiere para utilizarlo?
Se requiere la pinza para moldes específicos modelo AT-049N.
¿Cuántas soldaduras permite realizar?
El molde tiene una capacidad indicada de 70 soldaduras.
¿Con qué norma cumple?
La información del producto indica cumplimiento con IEC 62305.
Datos del producto
- Modelo
- ATW20/T16/TV
- ID de producto
- 209864
- Marca
- APLICACIONES TECNOLOGICAS
- Categoría
- Energía y Climatización
- Clave SAT
- 39121600 · Dispositivos y accesorios para la protección de circuitos
- Peso
- 1.35 kg
