Descripción

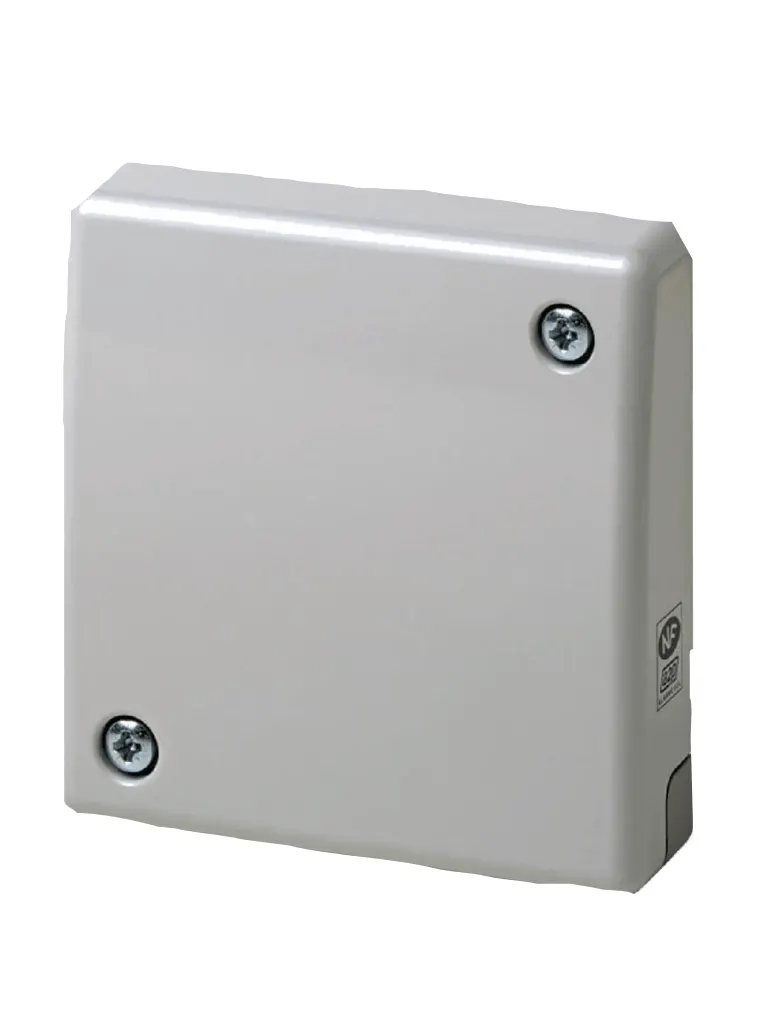

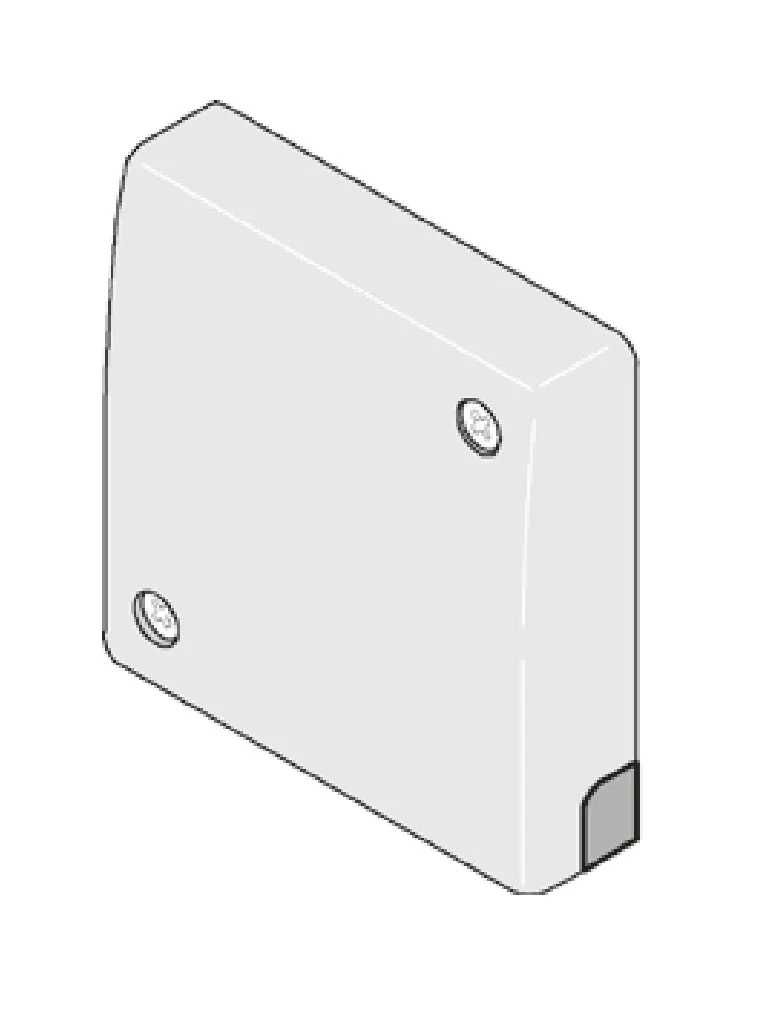

ISN-SM-50 Detector sísmico, 50m² Radio de funcionamiento de 4 m en hormigón y área de control de 50 m2 . Número de pedido ISN-SM-50 Los siguientes modelos pertenecen a los detectores sísmicos serie ISN-SM: ISN-SM-50 Radio de funcionamiento en hormigón de 4 m Área de control de 50 m2 ISN-SM-80 Radio de funcionamiento en hormigón de 5 m Área de control de 80 m2 Los detectores sísmicos controlan objetos y superficies, disponen de un diseño de bajo perfil y se pueden instalar sin esfuerzo, incluso en espacios reducidos. Los detectores sísmicos ISN-SM se han diseñado para controlar cajas fuertes, depósitos nocturnos y cajeros automáticos. Vigilancia ininterrumpida de paredes y puertas de cámaras acorazadas, cajas fuertes, depósitos nocturnos y cajeros automáticos Ajustes de sensibilidad mediante conmutadores DIP Sensor SENSTEC® y sistema de procesamiento de señales basado en microcontroladores Diseño discreto Al realizar cortes o perforaciones en materiales como cemento, acero o refuerzos sintéticos, se producen desviaciones en el patrón de vibración normal de las estructuras. El sensor SENSTEC convierte las desviaciones en la vibración en señales eléctricas. El procesamiento digital del detector sísmico analiza las señales y las compara con el rango de frecuencias habitual de las herramientas que se utilizan para asaltar cajas fuertes, depósitos nocturnos, etc. Si las señales entran en dicho rango, el detector sísmico transmite una alarma a través de un contacto de relé. Detección El detector sísmico reconoce las vibraciones provocadas por explosivos y herramientas como taladros con punta de diamante, martillos mecánicos e hidráulicos, sopletes, herramientas térmicas o de corte con chorro de agua. El sensor SENSTEC y el procesamiento de señales digitales controlan un estrecho rango de frecuencias, lo que ofrece una detección fiable. El detector sísmico admite condiciones ambientales, como el movimiento de aire o los ruidos. Ajustes de sensibilidad mediante conmutadores DIP Los ajustes de sensibilidad se seleccionan mediante los ajustes del conmutador DIP. Seleccione el ajuste de sensibilidad adecuado para la aplicación, el material y el objeto, así como para cualquier interferencia presente. Las configuraciones disponibles son: Acero, 2 m Acero, 2,5 m Hormigón, 4 m Modo de usuario, con SensTool Software SensTool El software SensTool para PC ofrece las siguientes opciones: Cambio de los ajustes predeterminados de fábrica Control del rendimiento del detector Almacenamiento de información, como las señales del integrador Selección de ajustes adicionales para la sensibilidad del detector y ante impactos Dispositivo de fijación El dispositivo de fijación está disponible como accesorio de hardware opcional para los detectores sísmicos serie ISN-SM. Cuando el sistema está activado, el dispositivo de fijación controla si se producen intentos de asalto contra cajas fuertes y cámaras de seguridad mediante herramientas térmicas y mecánicas o si se realizan aperturas no autorizadas. El dispositivo de fijacion consta de una placa para el detector, una placa para la puerta y una placa para tiempo de reposo. La placa del detector dispone de un microconmutador de control y un contacto magnético. Cuando se activa el sistema, el conmutador de control de la placa del detector se cierra. Si el detector se retira de la placa de la puerta, el conmutador de control se abre y activa una alarma. El detector puede colgarse en la placa para tiempo de reposo durante las horas de trabajo. Placa giratoria La placa giratoria está disponible como accesorio de hardware opcional para los detectores sísmicos serie ISN-SM. La placa giratoria se utiliza para controlar cajas fuertes y cámaras de seguridad con cerraduras expuestas. Un microconmutador situado en la placa giratoria controla los movimientos. Si se realiza cualquier movimiento de giro no autorizado, se activa una alarma de forma inmediata. Cuando el sistema está activado, la placa giratoria cubre la cerradura completamente. Cuando el sistema no está activado, la placa giratoria gira para situarse en un ángulo de 90° con respecto a la cerradura. Certificaciones y aprobaciones Notas de instalación Los detectores sísmicos pueden montarse directamente sobre placas metálicas con una superficie suave. La superficie no debe tener pintura y debe estar nivelada con una desviación máxima de 0,1 mm. Si no se cumplen estas condiciones, debe utilizarse la placa de montaje MXP0. El detector sísmico no puede montarse directamente en superficies de hormigón ni de hormigón recubiertas con escayola. 1 Detector sísmico 1 Manual de instalación 1 Plantilla de instalación 3 Sujetacables Consumo de energía (mA): 3 – 6 Temperatura de funcionamiento (°C): -40 – 70 Dimensiones (Alto x Ancho x Fondo) (mm): 89 x 89 x 22 Relé de alarma: NC ISN-SM-50 Detector sísmico, 50m² Radio de funcionamiento de 4 m en hormigón y área de control de 50 m2 . Número de pedido ISN-SM-50
Datos del producto
- Modelo
- ISN-SM-50
- ID de producto
- 8376
- Marca
- BOSCH
- Categoría
- Intrusión y Automatización > Sensores y Detectores > Otros Sensores
- Clave SAT
- 46171608
