Descripción

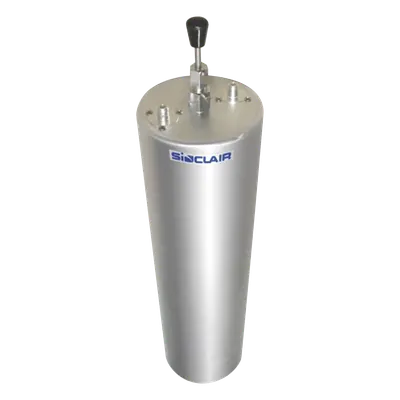

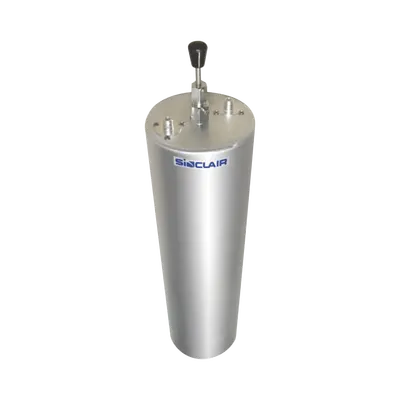

Filtro Cavidad Pasa Banda para Banda Aérea Este filtro pasa banda de cavidad opera en el rango de 108-138 MHz, optimizado para aplicaciones de banda aérea donde la pureza de señal es crítica. Su diseño de 1/4 de onda proporciona alta selectividad y rechazo de interferencias fuera de banda. Los conductores internos de cobre/bronce con baño de plata garantizan pérdidas mínimas por inserción, mientras que la compensación térmica mantiene la estabilidad de frecuencia bajo variaciones de temperatura ambiental. El acabado con recubrimiento químico anticorrosión asegura rendimiento prolongado en condiciones de instalación exigentes. Características Principales Diseño de cavidad 1/4 de onda con alta calidad para reducción de interferencias Conductores internos de cobre/bronce con baño de plata para máxima conductividad eléctrica Compensación térmica para mínima deriva de frecuencia en operación continua Recubrimiento químico anticorrosión para protección en ambientes agresivos Tolerancias extremadamente ajustadas en fabricación para rendimiento consistente Conectores N hembra para compatibilidad con infraestructura RF estándar Aplicaciones Protección de receptores contra sobrecarga de transmisores co-localizados Supresión de generación de intermodulación (IM) en sitios con múltiples servicios Supresión de ruido de banda lateral de transmisores adyacentes Protección general contra múltiples fuentes de interferencia en entornos congestinados Recomendado para áreas con alta densidad de interferencia electromagnética Especificaciones Técnicas Eléctricas Rango de frecuencia: 108-138 MHz Potencia: 90-400 W Conectores: N hembra Diseño: Cavidad 1/4 de onda Materiales Conductores: Cobre/bronce con baño de plata Recubrimiento: Químico anticorrosión Compensación: Térmica para estabilidad de frecuencia Mecánicas Dimensiones: 111 x 17.8 cm Equivalente: 3.6 x 0.58 ft Tolerancias: Extremadamente ajustadas Notas de Instalación Este filtro está diseñado para instalación en línea coaxial entre antena y equipo de radio. La orientación vertical es recomendada para drenaje de condensación. Verificar torque de conectores N según especificación del fabricante del conector para mantener impedancia característica de 50 ohmios.
Datos del producto
- Modelo
- FP20107-1
- ID de producto
- 198383
- Marca
- SINCLAIR
- Categoría
- Radiocomunicación
- Clave SAT
- 32101521 · Filtros de radiofrecuencia (rf)
- Medidas (alto × largo × ancho)
- 111 × 18 × 18 cm
- Peso
- 6.81 kg
