Descripción

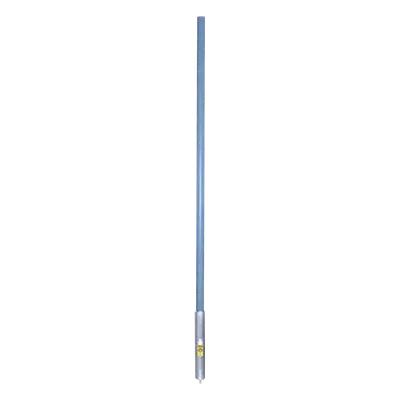

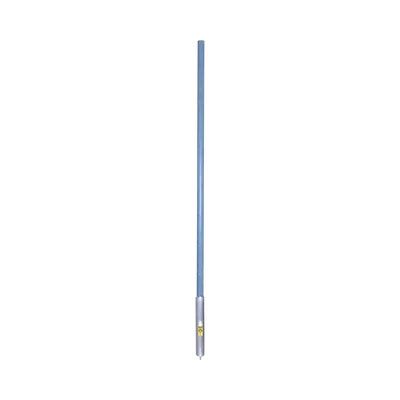

Antena colineal omnidireccional diseñada para instalación en base, operando en la banda UHF de 430-450 MHz con un ancho de banda de 20 MHz. Proporciona una ganancia nominal de 6 dBd (8.1 dBi) con patrón de radiación omnidireccional y apertura vertical de 12°, optimizada para aplicaciones que requieren cobertura horizontal uniforme con control del lobulo vertical. La estructura en fibra de vidrio soporta condiciones ambientales extremas, incluyendo velocidades de viento de hasta 290 km/h (180.2 mph). Incorpora sistema de aterrizaje DC para protección contra descargas atmosféricas y conector N hembra para interfaz coaxial robusta. La inclinación Tilt es ajustable en tres posiciones (0°, 3° o 6°) para adaptación del patrón de radiación según requerimientos topográficos. Características Generales Rango de frecuencia: 430-450 MHz Ancho de banda: 20 MHz Ganancia nominal: 6 dBd (8.1 dBi) VSWR máximo: 1.5:1 Polarización: Vertical Impedancia: 50 ohm Patrón de radiación: Omnidireccional Apertura vertical típica: 12° Potencia máxima de entrada: 500 Watt Protección contra descargas: Aterrizaje DC Conector: N hembra Inclinación Tilt opcional: 0°, 3° o 6° Resistencia al viento: 290 km/h (180.2 mph) Desempeño Eléctrico Rango de frecuencia: 430-450 MHz Ancho de banda: 20 MHz Ganancia nominal: 6 dBd (8.1 dBi) VSWR (máx): 1.5:1 Polarización: Vertical Impedancia: 50 ohm Patrón: Omnidireccional Apertura vertical (tip.): 12° Entrada promedio de potencia: 500 Watt Protección a descargas: Aterrizaje DC Conector: N hembra Especificaciones Físicas Dimensiones (alto/ancho/fondo): 3200/51/51 mm Diámetro de la base del tubo: 51 mm Longitud del montaje base del tubo: 305 mm Peso: 4.31 kg Resistencia al viento: 290 km/h (180.2 mph) Material: Fibra de vidrio Inclinación Tilt: 0°, 3° o 6° Contenido y Montaje Antena colineal omnidireccional Conector N hembra integrado No incluye montaje Se sugieren 2 clamps 130 para instalación Base de tubo compatible con diámetro 51 mm
Datos del producto
- Modelo
- SC346-HF2SNF
- ID de producto
- 194571
- Marca
- SINCLAIR
- Categoría
- Radiocomunicación
- Clave SAT
- 43221706 · Antenas de radio
- Medidas (alto × largo × ancho)
- 320 × 5 × 5 cm
- Peso
- 4.31 kg
