Descripción

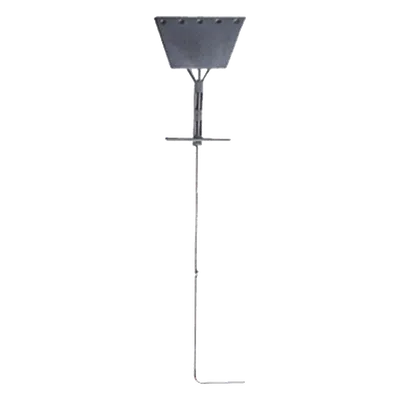

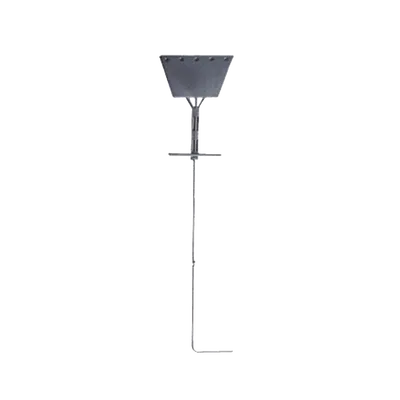

Ancla de piso tipo paleta diseñada para el anclaje estructural de torres de comunicaciones en condiciones de viento de hasta 175 km/h. Fabricada en acero ASTM A36 con soldadura AWS E7018 y proceso GMAW, garantizando integridad estructural bajo cargas axiales de 650 kg y laterales de 500 kg. El acabado de galvanizado por inmersión en caliente proporciona protección contra corrosión en instalaciones exteriores permanentes. Incluye placa de paleta de 3/4' con cinco orificios de 1' de diámetro para fijación con tornillería grado máquina o inoxidable. Compatible con torre de comunicaciones modelo STZ90G para implementación de infraestructura de telecomunicaciones. Características Generales Tipo: Ancla de piso tipo paleta para torres de comunicaciones Material: Varilla redonda lisa de 1' y placa de paleta de 3/4' Acero estructural ASTM A36 con soldadura AWS E7018 y GMAW 5 barrenos de 1' de diámetro para anclaje Galvanizado por inmersión en caliente Diseñado para vientos de hasta 175 km/h Carga axial: 650 kg Carga lateral: 500 kg Altura: 210 cm Peso: 40.5 kg Tornillería grado máquina y/o inoxidable Elaborado bajo normas ISO 9000 Compatible con torre STZ90G Desempeño Estructural Carga axial: 650 kg Carga lateral: 500 kg Resistencia al viento: hasta 175 km/h Aplicación: anclaje de torres de comunicaciones Sistema de retención para estructuras metálicas Físicas y Eléctricas Altura: 210 cm Peso: 40.5 kg Placa: 3/4' Redondo: 1' Diámetro de barrenos: 1' Material: Acero ASTM A36 Soldadura: AWS E7018, tipo GMAW Galvanizado: inmersión en caliente Tornillería: grado máquina y/o inoxidable Tolerancia general: ±1 mm Medidas en milímetros, excepto indicadas Contenido del Paquete Ancla de piso tipo paleta SAZ90G
Datos del producto
- Modelo
- SAZ-90G
- ID de producto
- 66700
- Marca
- SYSCOM TOWERS
- Categoría
- Redes e IT
- Clave SAT
- 43222903 · Torre o soporte para telecomunicaciones
- Medidas (alto × largo × ancho)
- 38 × 200 × 51 cm
- Peso
- 0.36 kg
