Descripción

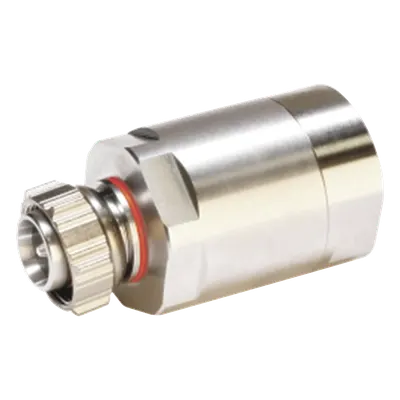

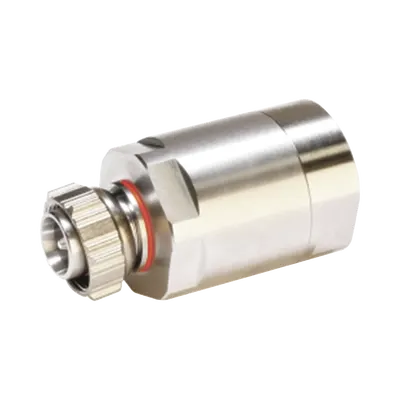

Conector RF macho 4.3-10 de configuración recta diseñado para instalación en cables coaxiales de 7/8' tipo AVA5-50 y AVA5-50FX. Ofrece impedancia controlada de 50 ohmios con respuesta de frecuencia extendida hasta 5000 MHz, ideal para infraestructuras de telecomunicaciones, estaciones base celulares y sistemas de distribución de RF. Su construcción de precisión garantiza baja pérdida de inserción y excelente repetibilidad eléctrica en condiciones de alta potencia. Características Principales Interfaz 4.3-10 macho con cuerpo recto Impedancia 50 ohmios estable en banda completa Banda operativa 0 – 5000 MHz Pérdida de inserción típica 0.05 dB Resistencia contacto interior ≤ 0.40 mΩ Aislamiento mínimo 5000 MΩ Potencia promedio 3.0 kW @ 900 MHz Potencia pico máxima 40.0 kW Eficacia de blindaje -130 dB Especificaciones Técnicas Interfaz Mecánica Interfaz: 4.3-10 macho Estilo de cuerpo: Recto (straight) Ángulo de montaje: Recto Cable compatible: 7/8' AVA5-50 / AVA5-50FX Eléctricas Impedancia conector: 50 ohm Impedancia cable: 50 ohm Banda de frecuencia: 0 – 5000 MHz Pérdida inserción típica: 0.05 dB Eficacia blindaje: -130 dB Potencia y Voltaje Potencia promedio: 3.0 kW @ 900 MHz Potencia pico máxima: 40.0 kW Voltaje RF máximo: 1415.00 Vrms Voltaje DC prueba: 4000 V Resistencias y Distorsión Resistencia contacto exterior máx: 1.50 mΩ Resistencia contacto interior máx: 0.40 mΩ Aislamiento mínimo: 5000 MΩ IMD 3er orden típico: -166 dBc @ 1800 MHz Método IMD: Dos portadoras +43 dBm
Datos del producto
- Modelo
- A5HM-D
- ID de producto
- 155633
- Marca
- ANDREW / COMMSCOPE
- Categoría
- Radiocomunicación
- Clave SAT
- 39121433 · Conectores de radiofrecuencia (rf)
- Peso
- 0.17 kg
