Descripción

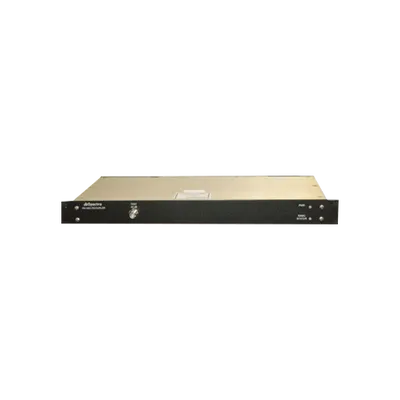

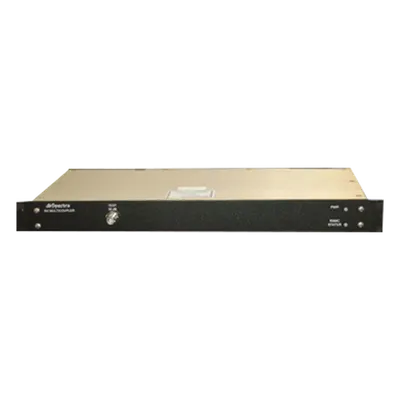

Multiacoplador de recepción multicanal diseñado para aplicaciones de radiofrecuencia en banda UHF de 370-512 MHz. Integra divisor auto-terminado, LNA acoplado en cuadratura con figura de ruido de 2.2-2.5 dB, y atenuador electrónico ajustable de 1-15 dB en pasos de 1 dB para optimización dinámica de la ganancia de reserva del sistema. Incluye puerto de prueba de 30 dB que permite evaluar la sensibilidad estática y efectiva del receptor sin interrumpir la trayectoria de recepción activa. La arquitectura con puertos de filtro posterior habilita la implementación de filtrado secundario para maximizar selectividad con mínimo impacto en la figura de ruido global. Alimentación universal 90-240 Vca/12 Vcd y formato de 1 unidad de rack para integración en infraestructuras de comunicaciones críticas. Características Generales Divisor auto-terminado sin carga terminal requerida Puerto de prueba de 30 dB para medición de sensibilidad Atenuador electrónico ajustable 1-15 dB, pasos de 1 dB LNA acoplado en cuadratura, figura de ruido 2.2-2.5 dB Puertos de filtro posterior para selectividad adicional Monitoreo de alarma LNA con contacto seco e indicadores LED 8 canales en banda 370-512 MHz Factor de forma: 1 unidad de rack (1 UR) Conectores N/BNC hembras Alimentación universal: 90-240 Vca / 12 Vcd Desempeño de RF Banda de operación: 370-512 MHz Canales: 8 Figura de ruido LNA: 2.2-2.5 dB Atenuador electrónico: 1-15 dB, pasos 1 dB Puerto de prueba: 30 dB Arquitectura LNA: Acoplado en cuadratura Intercepción de tercer orden: Excelente Físicas y Eléctricas Factor de forma: 1 UR (unidad de rack) Alimentación Vca: 90-240 Vca Alimentación Vcd: 12 Vcd Conectores RF: N/BNC hembras Divisor: Auto-terminado Monitoreo alarma: Contacto seco + LED locales Funcionalidades Avanzadas Filtro posterior: Puertos para filtrado secundario post-LNA Optimización: Ganancia de reserva del sistema ajustable Prueba en línea: Sensibilidad sin desconectar trayectoria RX Selectividad: Mínimo impacto en figura de ruido Alarma LNA: Opcional, con indicación local y remota
Datos del producto
- Modelo
- DS-RMC06-08-BAN
- ID de producto
- 159410
- Marca
- DB SPECTRA
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
- Medidas (alto × largo × ancho)
- 4 × 26 × 48 cm
- Peso
- 3.5 kg
