Descripción

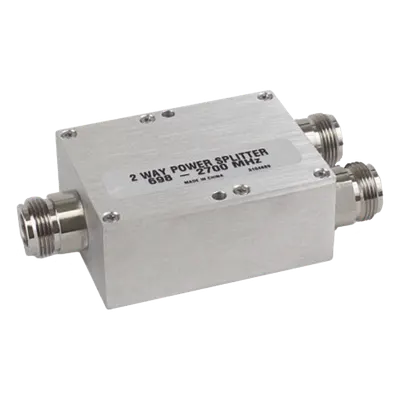

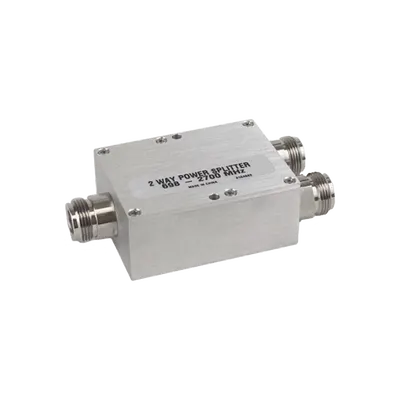

El divisor de potencia estilo Wilkinson de la serie DX-72 ha sido diseñado específicamente para aplicaciones de bajo PIM donde el aislamiento de salida es prioritario sobre la mínima pérdida de inserción posible. Su amplio rango multibanda de 694 a 2700 MHz permite su implementación con antenas multibanda y sistemas de cable con fugas en entornos profesionales de telecomunicaciones. La construcción robusta con clasificación IP64 garantiza protección contra polvo y salpicaduras de agua, facilitando despliegues tanto en interiores como en exteriores controlados. El diseño optimizado minimiza la generación de productos de intermodulación, preservando la integridad de la señal en sistemas con múltiples portadoras. Características Principales Rango de frecuencia multibanda: 694 – 2700 MHz Clasificación de potencia: 50W para operación continua de alta demanda Diseño de bajo PIM: -154 dBc (2 x +43 dBm puerto común IM3 a 1850 MHz) Aislamiento de salida: 20 dB entre puertos de salida Baja pérdida de inserción RF para máxima eficiencia de transmisión Conectores tipo 4.3-10 profesionales para instalaciones robustas Protección de ingreso IP64 contra polvo y salpicaduras de agua Cumplimiento RoHS para compatibilidad ambiental Especificaciones Técnicas Frecuencia 694 – 2700 MHz Número de vías 2 Pérdida dividida 3 dB Potencia máxima 50 W VSWR < 1.20:1 PIM -154 dBc (2 x +43 dBm puerto común IM3 a 1850 MHz) Aislamiento de salida 20 dB Conectores 4.3-10 Protección de ingreso IP64 Cumplimiento ambiental RoHS Nota para ingenieros de RF: Este divisor prioriza el aislamiento de salida (20 dB) sobre la mínima pérdida de inserción, configuración óptima para sistemas donde la separación entre canales es crítica y el bajo PIM es mandatorio para preservar la calidad de servicio en despliegues multibanda.
Datos del producto
- Modelo
- D2-75FN
- ID de producto
- 212285
- Marca
- MICROLAB
- Categoría
- Radiocomunicación
- Clave SAT
- 32101500 · Conjuntos de circuitos y componentes de radiofrecuencia (RF)
- Peso
- 0.1 kg
