Descripción

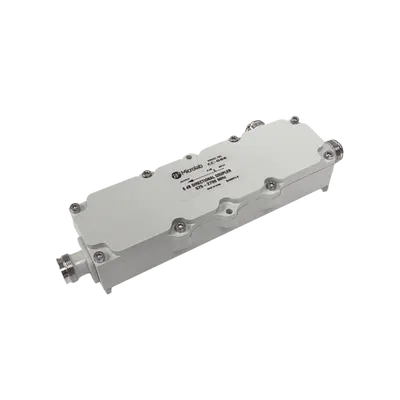

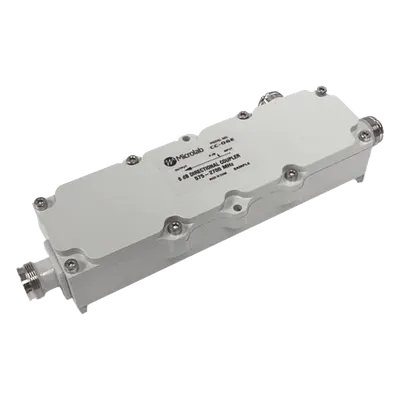

El acoplador direccional de la serie CC-XX emplea un diseño de línea de cinta cónica que cubre el rango de 575 a 2700 MHz. Estas unidades acoplan una fracción definida de señal con alta directividad y pérdida mínima, optimizando la distribución de señal en redes de acceso de radio de distribuidor pasivo (D-RAN). El amplio espectro de frecuencias habilita aplicaciones con antenas multibanda, sistemas de cable con fugas y estaciones base inalámbricas. Gracias a sus juntas de soldadura mínimas y dieléctrico de baja pérdida, la pérdida disipativa se ha reducido significativamente mejorando la confiabilidad operativa. Características principales Rango de frecuencia multibanda: 575-2700 MHz Acoplamiento de 6 dB con pérdida de inserción mínima de 1.25 dB Alta directividad de 20 dB para precisión en la señal acoplada Potencia promedio de 300 W con pico de 1 kW PIM garantizado de -161 dBc para señal limpia y libre de interferencias Protección IP67 para operación en condiciones ambientales extremas Especificaciones técnicas Rango de frecuencia 575 - 2700 MHz Acoplamiento 6 dB Pérdida de inserción 1.25 dB (mínima) Directividad 20 dB Potencia promedio 300 W Potencia de pico 1 kW PIM (Intermodulación pasiva) -161 dBc Conector 4.3-10 Grado de protección IP67 Tecnología Línea de cinta cónica Aplicaciones típicas Redes D-RAN (Distribuidor pasivo de acceso de radio) Sistemas de antenas multibanda Infraestructura de cable con fugas Estaciones base inalámbricas
Datos del producto
- Modelo
- CC-06E
- ID de producto
- 212252
- Marca
- MICROLAB
- Categoría
- Radiocomunicación
- Clave SAT
- 32101500 · Conjuntos de circuitos y componentes de radiofrecuencia (RF)
- Peso
- 0.1 kg
