Descripción

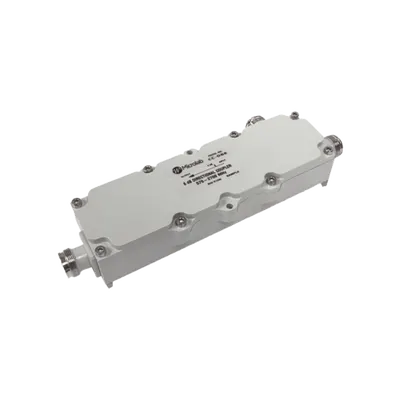

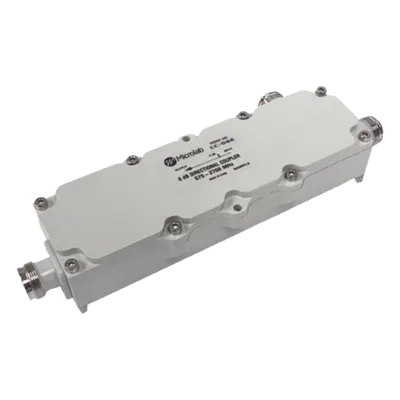

Acoplador direccional de la serie CC con diseño de línea de cinta cónica que opera en un amplio rango de frecuencia de 575 a 2700 MHz. Las unidades acoplan una fracción definida de señal con alta directividad y pérdida mínima, ideal para optimizar la distribución de señal en redes de acceso de radio de distribuidor pasivo (D-RAN). El amplio rango de frecuencia permite aplicaciones con antenas multibanda, sistemas de cable con fugas y estaciones base inalámbricas. Con juntas de soldadura mínimas y dieléctrico de baja pérdida, se ha minimizado la pérdida disipativa y mejorado la confiabilidad operativa. Características principales Diseño de línea de cinta cónica para baja pérdida disipativa PIM extremadamente bajo para señales limpias en aplicaciones multibanda Conector 4.3-10 con protección IP67 resistente a intemperie Directividad mínima de 20 dB para separación precisa de señales Optimizado para redes D-RAN y estaciones base inalámbricas Dieléctrico de baja pérdida que mejora confiabilidad a largo plazo Especificaciones técnicas Rango de frecuencia 575 - 2700 MHz Acoplamiento 20 dB PIM (intermodulación pasiva) -161 dBc Potencia promedio 300 W Conector 4.3-10 Grado de protección IP67 Directividad mínima 20 dB Tipo de diseño Línea de cinta cónica Aplicaciones típicas D-RAN, antenas multibanda, cable con fugas
Datos del producto
- Modelo
- CC-20E
- ID de producto
- 212258
- Marca
- MICROLAB
- Categoría
- Radiocomunicación
- Clave SAT
- 32101500 · Conjuntos de circuitos y componentes de radiofrecuencia (RF)
- Peso
- 0.1 kg
