Descripción

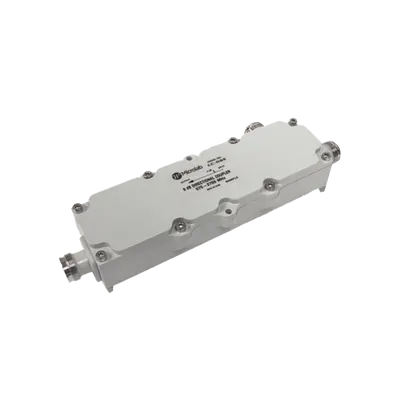

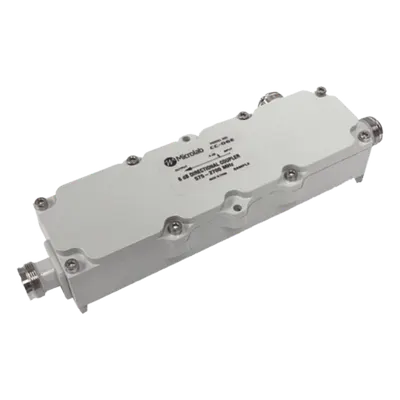

La serie CC-XX emplea un diseño de línea de cinta cónica que cubre de 575 a 2700 MHz. Las unidades acoplan una fracción definida de señal con alta directividad y pérdida mínima, optimizando la distribución de señal en redes de acceso de radio de distribuidor pasivo (D-RAN). El amplio rango de frecuencia habilita aplicaciones con antenas multibanda, sistemas de cable con fugas y estaciones base inalámbricas. Con juntas de soldadura mínimas y dieléctrico de baja pérdida, la pérdida disipativa se ha minimizado y la confiabilidad mejorada significativamente. Características principales Rango de frecuencia 575-2700 MHz para aplicaciones multibanda Acoplamiento de 30 dB con alta directividad (20 dB mínimo) Baja pérdida acoplada (0.04 dB máximo) y VSWR 1.25:1 Potencia promedio 300 W con prueba de 1 kW PIM extremadamente bajo (-161 dBc) para señal limpia Protección IP67 y conectores 4.3-10 (F) triplaca Especificaciones técnicas Rango de frecuencia 575 - 2700 MHz Acoplamiento 30 dB Directividad 20 dB mínimo Pérdida acoplada 0.04 dB máximo VSWR 1.25:1 Potencia promedio 300 W Prueba de potencia 1 kW Nivel PIM -161 dBc Grado de protección IP67 Conectores 4.3-10 (F) triplaca Tecnología Línea de cinta cónica Aplicaciones D-RAN, antenas multibanda, estaciones base
Datos del producto
- Modelo
- CC-30E
- ID de producto
- 212250
- Marca
- MICROLAB
- Categoría
- Radiocomunicación
- Clave SAT
- 32101500 · Conjuntos de circuitos y componentes de radiofrecuencia (RF)
- Peso
- 0.1 kg
