Descripción

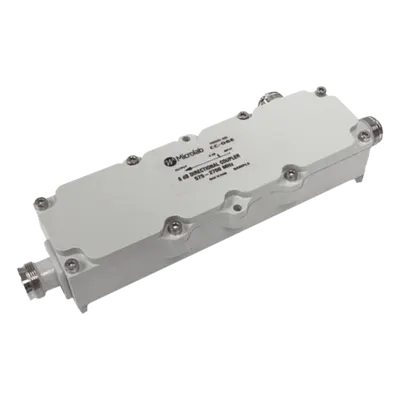

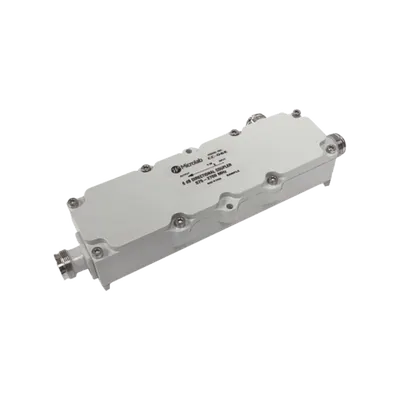

Acoplador direccional de 15 dB diseñado con tecnología de línea de cinta cónica que opera en el rango de 575 a 2700 MHz. Este componente extrae una fracción definida de señal con alta directividad y pérdida mínima de inserción, ideal para optimizar la distribución de señal en redes D-RAN (Distributed Radio Access Network) de distribuidor pasivo. Su amplio ancho de banda habilita aplicaciones con antenas multibanda, sistemas de cable con fugas y estaciones base inalámbricas. La construcción con juntas de soldadura reducidas y dieléctrico de baja pérdida minimiza la disipación térmica y eleva la confiabilidad operativa en condiciones exigentes. Características principales Diseño de línea de cinta cónica para baja pérdida y alta directividad PIM ultra bajo (-161 dBc / -118 dBm) para redes de alta densidad Conector 4.3-10 hembra triplaca con protección IP67 Juntas de soldadura mínimas para mayor confiabilidad mecánica Dieléctrico de baja pérdida que reduce disipación térmica Carcasa IP67 para instalación en exteriores y ambientes severos Especificaciones técnicas Rango de frecuencia 575 - 2700 MHz Acoplamiento 15 dB Pérdida de inserción 0.14 dB Potencia promedio 300 W Potencia pico 1 kW Directividad mínima 20 dB VSWR 1.25:1 PIM (Passive Intermodulation) -161 dBc (-118 dBm) Conector 4.3-10 hembra triplaca Grado de protección IP67
Datos del producto
- Modelo
- CC-15E
- ID de producto
- 212257
- Marca
- MICROLAB
- Categoría
- Radiocomunicación
- Clave SAT
- 32101500 · Conjuntos de circuitos y componentes de radiofrecuencia (RF)
- Peso
- 0.1 kg
