Descripción

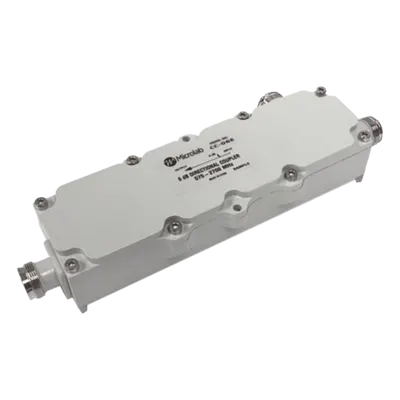

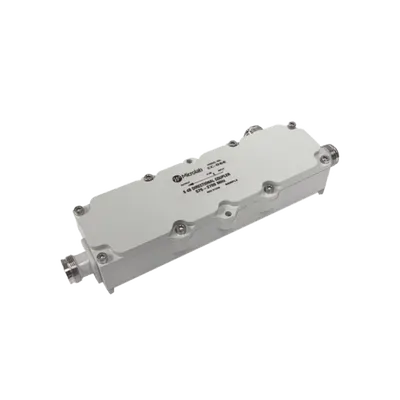

La serie CC-XX de acopladores direccionales emplea un diseño de línea de cinta cónica que cubre un rango ultra amplio de 575 a 2700 MHz. Estas unidades acoplan una fracción definida de señal con alta directividad y pérdida mínima, optimizando la distribución de señal en redes de acceso de radio de distribuidor pasivo (D-RAN). El amplio rango de frecuencia habilita aplicaciones con antenas multibanda, sistemas de cable con fugas y estaciones base inalámbricas. Con juntas de soldadura mínimas y dieléctrico de baja pérdida, se ha minimizado la pérdida disipativa y mejorado la confiabilidad operativa. Características principales Acoplamiento preciso de 5 dB con alta directividad mínima de 20 dB Rango de frecuencia ultra amplio: 575-2700 MHz PIM extremadamente bajo: -161 dBc Potencia promedio de 300 W Protección IP67 para condiciones ambientales extremas Diseño de línea de cinta cónica con mínimas juntas de soldadura Dieléctrico de baja pérdida para máxima eficiencia Ancho de banda estándar para aplicaciones comerciales de distribución de señales inalámbricas Especificaciones técnicas Rango de frecuencia 575 - 2700 MHz Acoplamiento 5 dB Directividad mínima 20 dB Potencia promedio 300 W PIM (Intermodulación pasiva) -161 dBc Conector 4.3-10 Grado de protección IP67 Tecnología de diseño Línea de cinta cónica Aplicaciones típicas Redes de acceso de radio de distribuidor pasivo (D-RAN) Antenas multibanda en estaciones base Sistemas de cable con fugas Estaciones base inalámbricas comerciales Distribución de señales inalámbricas de ancho de banda estándar
Datos del producto
- Modelo
- CC-05E
- ID de producto
- 212251
- Marca
- MICROLAB
- Categoría
- Radiocomunicación
- Clave SAT
- 32101500 · Conjuntos de circuitos y componentes de radiofrecuencia (RF)
- Peso
- 0.1 kg
