Descripción

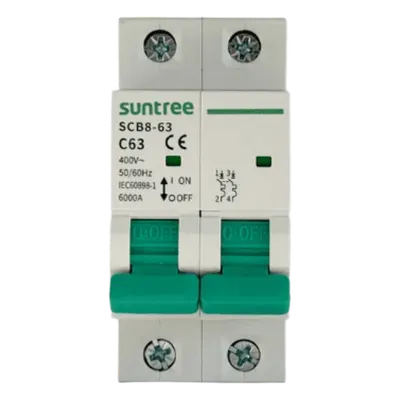

Interruptor termomagnético diseñado para la protección de instalaciones eléctricas contra cortocircuitos y sobrecorrientes, especialmente adaptado para la salida de inversores en sistemas fotovoltaicos. Incorpora curva tipo C que permite soportar picos de arranque moderados sin disparos intempestivos. Su ventana de indicación visual y la opción de contacto de señalización remota facilitan el monitoreo del estado operativo sin necesidad de acceso directo al dispositivo. Todas las partes conductoras están fabricadas en cobre, garantizando baja elevación de temperatura durante la operación continua. El gabinete con nivel de retardante de llama V0 asegura mayor seguridad en entornos de instalación eléctrica exigentes. Características Generales • Diseño termomagnético con curva tipo C • Capacidad de ruptura de 6 kA (Icu = Ics = Iimp) • Corriente nominal de operación: 50 A • Tensión nominal de operación: 400 Vca • Frecuencia: 50/60 Hz • Vida mecánica: 20,000 ciclos • Vida eléctrica: 4,000 ciclos • Montaje en riel DIN de 35 mm • Ventana de indicación de estado • Contacto de señalización remota opcional • Nivel de retardante de llama del gabinete: V0 Desempeño Eléctrico Modelo: SCB8-63 Polos: 2P Tensión nominal (Ue): 400 Vca Corriente nominal (In): 50 A Frecuencia: 50/60 Hz Poder de corte máximo (Icu): 6 kA Capacidad de ruptura nominal (Ics): 6 kA Corriente de impulso máxima (Iimp): 6 kA Vida mecánica: 20,000 ciclos Vida eléctrica: 4,000 ciclos Físicas y Materiales Montaje: Riel DIN 35 mm Conductores: Cobre (baja elevación de temperatura) Retardante de llama: Nivel V0 Funciones Adicionales Indicación de estado: Ventana visual integrada Señalización remota: Contacto opcional Aplicación especializada: Salida de inversores solares fotovoltaicos
Datos del producto
- Modelo
- SCB8-63C50/2P
- ID de producto
- 242888
- Marca
- SUNTREE
- Categoría
- Energía y Climatización
- Clave SAT
- 39121602 · Breakers de circuito magnético
- Medidas (alto × largo × ancho)
- 6 × 4 × 6 cm
- Peso
- 0.12 kg
