Descripción

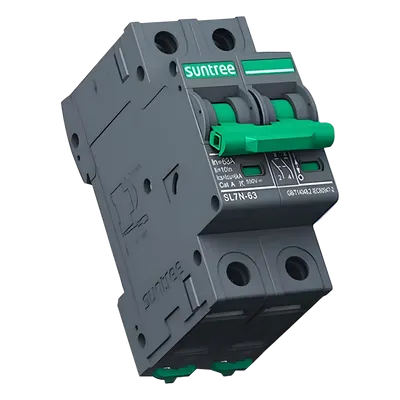

El interruptor termomagnético de corriente directa está diseñado para proporcionar protección contra sobrecorriente en circuitos fotovoltaicos, instalándose entre los paneles solares y el inversor de interconexión. Su construcción termomagnética con curva tipo C permite discriminar entre arranques transitorios y condiciones de sobrecarga o cortocircuito reales. El dispositivo opera en un rango de 24 Vcc a 800 Vcc con capacidad de ruptura de 6 kA, garantizando la desconexión segura del circuito ante fallas. La vida útil mecánica de 20,000 operaciones asegura durabilidad en aplicaciones de servicio continuo, mientras que el aislamiento de 1,250 Vdc soporta las tensiones elevadas características de los sistemas fotovoltaicos modernos. Características Generales Número de polos: 2P Voltaje de operación: 24 Vcc - 800 Vcc Corriente nominal: 32 A Tensión nominal de aislamiento (Ui): 1,250 Vdc Capacidad de ruptura: 6 kA Curva de disparo: Tipo C Tipo de protección: Termomagnético Tipo de instalación: Riel DIN Grado de protección: IP40 (IP20 para puerto de conexión) Temperatura de operación: -30°C a 70°C Operaciones mecánicas: 20,000 ciclos (valor promedio real) Desempeño Eléctrico Voltaje operativo 24 Vcc - 800 Vcc Corriente nominal 32 A Capacidad de ruptura 6 kA Curva de disparo Tipo C Tensión de aislamiento (Ui) 1,250 Vdc Físicas y Mecánicas Número de polos 2P Montaje Riel DIN estándar Grado de protección IP40 / IP20 (puerto de conexión) Temperatura de operación -30°C a 70°C Operaciones mecánicas 20,000 (valor promedio real) Contenido del Paquete Unidad principal 1 x Interruptor termomagnético 2P 32A DC Documentación Especificaciones técnicas del fabricante
Datos del producto
- Modelo
- SL7N63C32/2P
- ID de producto
- 242818
- Marca
- SUNTREE
- Categoría
- Energía y Climatización
- Clave SAT
- 39121602 · Breakers de circuito magnético
- Medidas (alto × largo × ancho)
- 6 × 4 × 6 cm
- Peso
- 0.12 kg
