Descripción

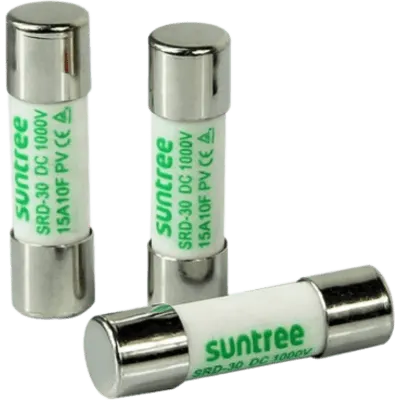

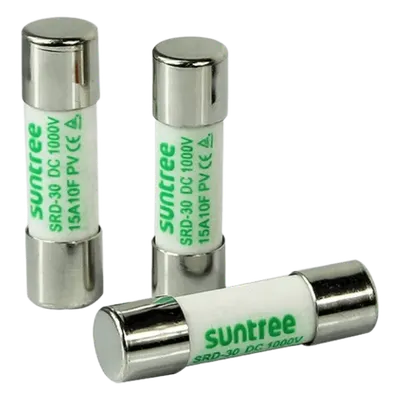

Fusible de corriente continua diseñado para la protección de circuitos en instalaciones fotovoltaicas de hasta 1000 V DC. Este componente limita corrientes de cortocircuito de hasta 20 kA, evitando daños en inversores, paneles solares y cableado. Su construcción compacta en formato cilíndrico de 10x38 mm permite la integración en cuadros eléctricos de protección CC estándar del sector solar. La baja disipación térmica garantiza estabilidad operativa en entornos de gabinete con ventilación limitada. Características Generales • Normas de referencia: EN 60269-1, EN 60269-6 • Tensión nominal de operación (Ue): DC 1000 V • Corriente nominal de operación (Ie): 32 A • Potencia disipada nominal aceptada: ≤ 4 W • Corriente nominal limitada de cortocircuito: 20 kA • Tamaño del fusible compatible: Ø10 × 38 mm • Categoría de uso: PV-0 • Temperatura de funcionamiento: -5 °C ~ +40 °C • Altitud máxima de operación: ≤ 2,000 m • Categoría de instalación: Clase II, Clase III • Instalación preferentemente vertical, libre de golpes y vibraciones Desempeño Eléctrico Tensión nominal: DC 1000 V Corriente nominal: 32 A Corriente de cortocircuito: 20 kA Disipación de potencia: ≤ 4 W Categoría de uso: PV-0 Físicas y Ambientales Dimensiones: Ø10 × 38 mm Rango térmico: -5 °C a +40 °C Altitud máxima: ≤ 2,000 m Categoría instalación: Clase II, III Posición: Vertical preferente Normativa y Certificación EN 60269-1: Requisitos generales para fusibles de baja tensión EN 60269-6: Requisitos suplementarios para sistemas fotovoltaicos
Datos del producto
- Modelo
- SRF30-32A
- ID de producto
- 242872
- Marca
- SUNTREE
- Categoría
- Energía y Climatización
- Clave SAT
- 39121602 · Breakers de circuito magnético
- Medidas (alto × largo × ancho)
- 6 × 4 × 6 cm
- Peso
- 0.12 kg
