Descripción

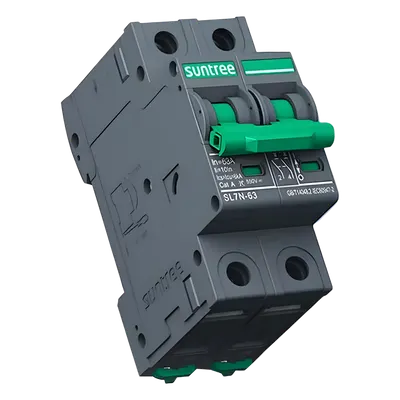

Los interruptores termomagnéticos de corriente directa están diseñados para proporcionar protección contra sobrecorriente en circuitos DC de sistemas fotovoltaicos. Se instalan entre los paneles solares y el inversor de interconexión para salvaguardar la integridad de la instalación. El dispositivo opera en un rango de 24 V a 800 Vcc con capacidad de ruptura de 6 kA, asegurando la desconexión rápida y segura ante condiciones de falla. Su construcción mecánica soporta 20,000 ciclos de operación, garantizando durabilidad en entornos de servicio continuo. Características Generales • Número de polos: 2P • Voltaje de operación: 24 Vcc - 800 Vcc • Corriente nominal: 20 A • Tensión nominal de aislamiento Ui: 1250 Vcc • Curva de disparo: Tipo C • Tipo de disparo: Termomagnético • Capacidad de ruptura: 6 kA • Tipo de instalación: Riel DIN estándar • Grado de protección: IP40 / IP20 para puerto de conexión • Temperatura de operación: -30°C a 70°C • Aplicación: Sistemas fotovoltaicos, entre paneles solares e inversor Desempeño Eléctrico Voltaje operativo: 24 Vcc - 800 Vcc Corriente nominal: 20 A Tensión aislamiento Ui: 1250 Vcc Capacidad de ruptura: 6 kA Curva de disparo: Tipo C Tipo de disparo: Termomagnético Durabilidad eléctrica: 1000 ciclos (otros voltajes) / 1500 ciclos (especificados) Físicas y Ambientales Número de polos: 2P Montaje: Riel DIN estándar Protección IP: IP40 (general) / IP20 (puerto de conexión) Temperatura operación: -30°C a 70°C Durabilidad mecánica: 20,000 ciclos Contenido del Paquete 1 x Interruptor termomagnético DC 2P 20A 800Vcc
Datos del producto
- Modelo
- SL7N63C20/2P
- ID de producto
- 242813
- Marca
- SUNTREE
- Categoría
- Energía y Climatización
- Clave SAT
- 39121602 · Breakers de circuito magnético
- Medidas (alto × largo × ancho)
- 6 × 4 × 6 cm
- Peso
- 0.12 kg
