Descripción

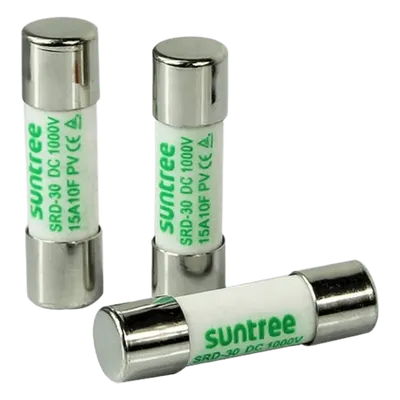

Fusible de corriente continua diseñado para la protección de circuitos en sistemas fotovoltaicos con tensión nominal de operación de 1000V DC. Cumple con las normas EN 60269-1 y EN 60269-6 que regulan los requisitos de seguridad para aplicaciones solares. Su capacidad de corte de 20kA garantiza la interrupción efectiva de fallas de cortocircuito en instalaciones de generación distribuida. La potencia disipada nominal limitada a 4W minimiza el calentamiento interno en cuadros eléctricos y gabinetes de protección. El formato cilíndrico de 10x38mm permite su utilización en portafusibles industriales estándar montados sobre riel DIN de 35mm. Características Generales Tensión nominal de operación (Ue): DC 1000V Corriente nominal de operación (Ie): 20A Potencia disipada nominal aceptada: ≤4W Corriente nominal limitada de cortocircuito: 20kA Tamaño del fusible compatible: Ø10×38mm Categoría de uso: PV-0 Normas de referencia: EN 60269-1, EN 60269-6 Compatible con riel DIN de 35mm Desempeño Eléctrico Tensión nominal: DC 1000V Corriente nominal: 20A Potencia disipada: ≤4W Corte cortocircuito: 20kA Categoría de uso: PV-0 Condiciones de Instalación Temperatura: -5°C ~ +40°C Altitud máxima: ≤2000 m Categoría instalación: Clase II, Clase III Posición preferente: Vertical Restricción: Sin golpes ni vibraciones significativas Especificaciones Físicas Tamaño fusible: Ø10×38mm Montaje: Riel DIN 35mm Normas: EN 60269-1, EN 60269-6 Aplicación: Energía solar fotovoltaica
Datos del producto
- Modelo
- SRF30-20A
- ID de producto
- 242870
- Marca
- SUNTREE
- Categoría
- Energía y Climatización
- Clave SAT
- 39121602 · Breakers de circuito magnético
- Medidas (alto × largo × ancho)
- 6 × 4 × 6 cm
- Peso
- 0.12 kg
