Descripción

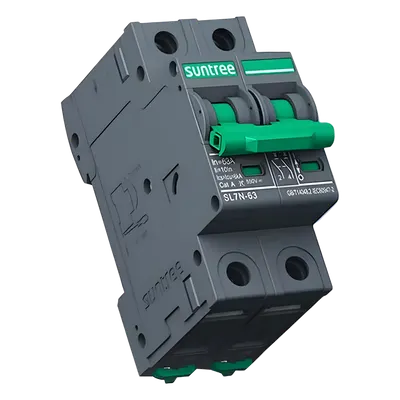

El interruptor termomagnético de corriente directa está diseñado para proporcionar protección contra sobrecorriente en circuitos DC de sistemas fotovoltaicos. Se instala entre los paneles solares y el inversor de interconexión, ofreciendo aislamiento seguro en condiciones de falla. Su construcción con curva tipo C permite discriminar entre arranques transitorios y sobrecorrientes sostenidas, mientras que su capacidad de ruptura de 6 kA garantiza la extinción de arco en fallas de alta energía. El rango de operación de 24 Vcc a 800 Vcc lo hace compatible con configuraciones de string desde sistemas residenciales hasta comerciales de media tensión DC. Características Generales • Número de polos: 2P • Voltaje de operación: 24 Vcc – 800 Vcc • Corriente nominal: 25 A • Tensión nominal de aislamiento: 1250 Vdc • Capacidad de ruptura: 6 kA • Curva de disparo: Tipo C • Tipo de disparo: Termomagnético • Tipo de instalación: Riel DIN • Protección: IP40 (cuerpo) / IP20 (puerto de conexión) • Temperatura de operación: -30 °C a 70 °C • Aplicación: Sistemas fotovoltaicos, protección entre paneles e inversor Desempeño Eléctrico Voltaje operativo: 24 Vcc – 800 Vcc Corriente nominal: 25 A Tensión de aislamiento: 1250 Vdc Capacidad de ruptura: 6 kA Curva de disparo: Tipo C Operaciones eléctricas: 1,000 (valor promedio real) Físicas y Mecánicas Número de polos: 2P Tipo de instalación: Riel DIN Protección IP: IP40 (cuerpo) / IP20 (puerto de conexión) Temperatura de operación: -30 °C a 70 °C Operaciones mecánicas: 20,000 (valor promedio real) Contenido del Paquete • Interruptor termomagnético 2P 25 A 800 Vcc
Datos del producto
- Modelo
- SL7N63C25/2P
- ID de producto
- 242817
- Marca
- SUNTREE
- Categoría
- Energía y Climatización
- Clave SAT
- 39121602 · Breakers de circuito magnético
- Medidas (alto × largo × ancho)
- 6 × 4 × 6 cm
- Peso
- 0.12 kg
