Descripción

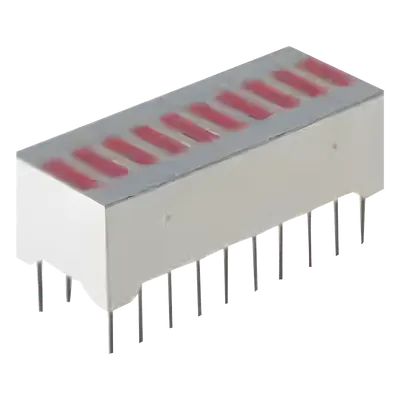

Barra gráfica LED de 10 segmentos en color rojo, diseñada para aplicaciones de visualización de nivel en instrumentación electrónica, medidores de tensión e indicadores de audio. Su arquitectura end-stackable permite concatenar múltiples unidades para formar barras de mayor longitud sin interrupciones visuales. El dispositivo opera con conmutación de 500 nanosegundos, facilitando la representación de señales variables en tiempo real. Compatible con el controlador LM3914 y técnicas de soldadura estándar, simplifica su integración en diseños existentes. Su rango de temperatura extendido de -40°C a +85°C garantiza desempeño estable en entornos industriales exigentes. Características Generales 10 segmentos LED rojos de alta intensidad luminosa Diseño end-stackable para múltiples unidades Consumo máximo: 750 mW a 25°C Corriente por segmento: 30 mA máximo Tensión inversa por segmento: 6.0 V Rango operativo: -40°C a +85°C Tiempo de conmutación: 500 ns Compatibilidad con LM3914 Espaciado DIP estándar de 0.3 pulgadas Desempeño Óptico y Eléctrico Segmentos 10 LED rojos Intensidad luminosa 510-1800 µcd (a 10 mA) Tensión directa 2.2 V típico (a 10 mA) Resistencia dinámica 26 Ω (a 20 mA) Capacitancia 35 pF (a 0 V, 1 MHz) Tiempo de conmutación 500 ns Especificaciones Físicas y Ambientales Dimensiones 0.3 pulgadas DIP lead spacing Diseño mecánico End-stackable Consumo máximo 750 mW (a 25°C) Corriente máxima por segmento 30 mA Tensión inversa por segmento 6.0 V Temperatura operación -40°C a +85°C Temperatura almacenamiento -40°C a +85°C Aplicaciones Típicas Indicadores de nivel de audio Medidores de tensión Sistemas de visualización industrial Instrumentación electrónica Compatibilidad Controlador LM3914 Técnicas de soldadura estándar
Datos del producto
- Modelo
- 1080-1184-ND
- ID de producto
- 160423
- Marca
- Syscom
- Categoría
- Radiocomunicación
- Clave SAT
- 32101600 · Circuitos integrados
- Medidas (alto × largo × ancho)
- 1 × 3 × 1 cm
- Peso
- 0.01 kg
