Descripción

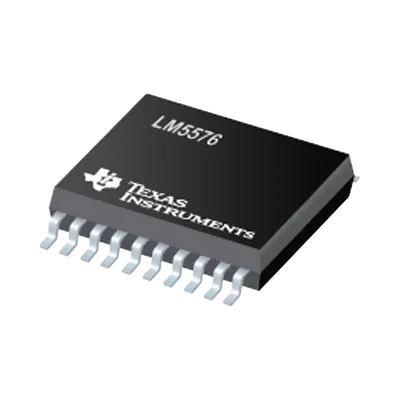

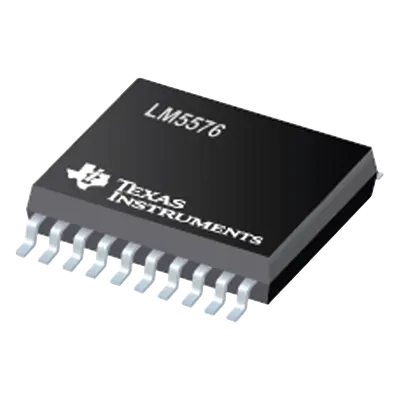

Este convertidor DC-DC ofrece un rango de entrada extenso de 6V a 75V con capacidad de entregar hasta 3A de corriente de salida continua. Su arquitectura de modo de corriente emulada garantiza una regulación superior frente a variaciones de carga y línea. El empaque HTSSOP-20 incorpora un pad térmico expuesto que facilita la disipación de calor en aplicaciones de alta densidad de potencia. Diseñado para cumplir con el estándar AEC-Q100, es ideal para sistemas automotrices y entornos industriales donde la confiabilidad es crítica. Características principales Rango de voltaje de entrada: 6V a 75V Corriente de salida continua máxima: 3A Frecuencia de conmutación ajustable: 50kHz a 500kHz Empaque HTSSOP-20 con pad térmico expuesto Arquitectura de modo de corriente emulado Protecciones integradas: limitación de corriente, cortocircuito y apagado térmico Cumplimiento AEC-Q100 para aplicaciones automotrices Especificaciones eléctricas Voltaje de entrada 6V a 75V Corriente de salida máxima 3A (continua) Resistencia MOSFET (Q0) 170mΩ a 380mΩ Resistencia MOSFET (Q1) 170mΩ a 340mΩ Referencia de feedback (Q0) 1.225V ±1.65% Referencia de feedback (Q1) 1.225V ±1.5% Corriente de límite cíclico (Q0) 3.6A a 5.5A Corriente de límite cíclico (Q1) 3.6A a 5.1A Apagado térmico (Q0) 180°C Apagado térmico (Q1) 165°C Frecuencia de conmutación 50kHz a 500kHz (ajustable) Empaque HTSSOP-20 con pad térmico expuesto Cumplimiento automotriz AEC-Q100
Datos del producto
- Modelo
- LM5576MH/NOPB
- ID de producto
- 189150
- Marca
- Syscom
- Categoría
- Radiocomunicación
- Clave SAT
- 32101600 · Circuitos integrados
- Peso
- 0.01 kg
