Descripción

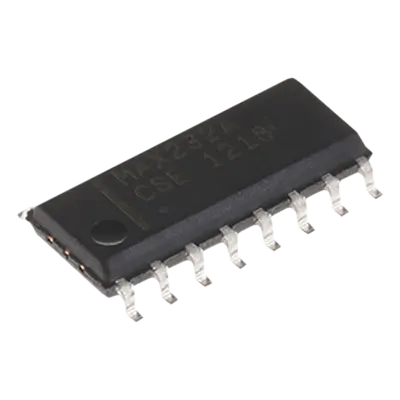

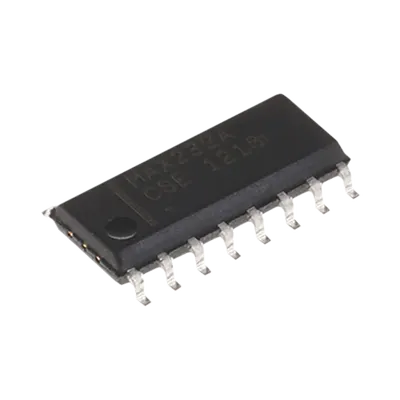

El MAX232ACSEND es un circuito integrado de interfaz serial que integra dos controladores y dos receptores para la conversión de niveles lógicos TTL/CMOS a estándar RS-232. Diseñado para operar con alimentación de +5Vcc con tolerancia del 10%, este dispositivo elimina la necesidad de fuentes de alta tensión duales al generar internamente los niveles de señal RS-232 requeridos. Su arquitectura integrada permite la comunicación bidireccional entre sistemas digitales y periféricos seriales con una velocidad de datos máxima de 116 kbps. El encapsulado 16-SOIC facilita su integración en diseños de PCB de alta densidad, mientras que su rango de tensión de entrada de ±25V proporciona protección contra sobretensiones en entornos industriales. Características Generales • 2 controladores y 2 receptores integrados • Alimentación +5Vcc con tolerancia del 10% • Interfaz RS-232 para conexiones hasta ±25V • Conversión digital-análoga integrada sin componentes externos • Encapsulado 16-SOIC compacto y resistente • Velocidad de datos hasta 116 kbps Desempeño Velocidad de datos: 116 kbps máximo Tensión de salida del transmisor: ±5V a ±8V Umbral de entrada lógica baja: 0.8V Umbral de entrada lógica alta: 2.4V Resistencia de entrada RS-232: 3kΩ a 7kΩ Corriente de fuga: ±10µA máximo Especificaciones Eléctricas y Físicas Tensión de alimentación: +5V ±10% Corriente de alimentación (Vcc): 10mA típico Rango de tensión de entrada RS-232: ±25V (MAX220) / ±30V (otros) Encapsulado: 16-SOIC Rango de temperatura de operación: 0°C a [dato incompleto en fuente] Contenido del Paquete Circuito integrado MAX232ACSEND Encapsulado 16-SOIC
Datos del producto
- Modelo
- MAX232ACSE-ND
- ID de producto
- 23151
- Marca
- Syscom
- Categoría
- Radiocomunicación
- Clave SAT
- 32101600 · Circuitos integrados
- Peso
- 0.01 kg
