Descripción

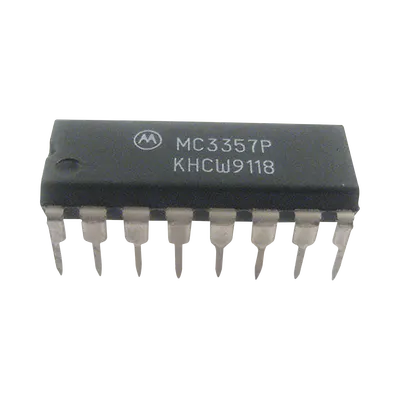

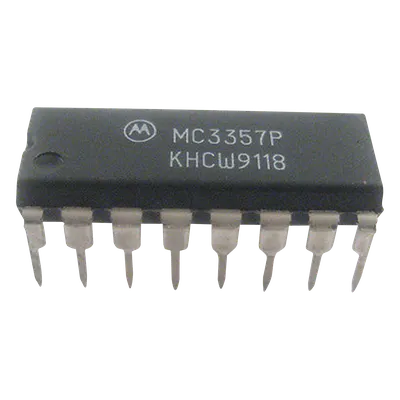

Este circuito integrado de frecuencia intermedia para FM de banda angosta está diseñado para aplicaciones de radiofrecuencia que demandan eficiencia energética y alta estabilidad en condiciones variables de operación. Su arquitectura monolítica integra múltiples bloques funcionales que simplifican el diseño de receptores FM, reduciendo el conteo de componentes externos y el área de circuito impreso. El consumo típico de solo 3.0 mA a 6.0 VDC lo posiciona como solución ideal para equipos portátiles y sistemas alimentados por batería. La inclusión de un oscilador Colpitts con polarización interna, mezclador doblemente balanceado y detector cuadratura FM permite implementar etapas de conversión y demodulación con mínima intervención de circuitos externos. Características Principales Operación de baja potencia para mayor eficiencia energética en equipos portátiles Diseño optimizado para frecuencia intermedia FM de banda angosta Circuito integrado compacto que reduce componentes externos Compatible con aplicaciones de recepción radio FM profesional Alta estabilidad térmica en condiciones ambientales variables Arquitectura multifuncional con bloques de RF integrados Bloques Funcionales Integrados Oscilador Colpitts con polarización interna Mezclador doblemente balanceado Amplificador limitador de 5 etapas Detector cuadratura FM Filtro activo Circuito de señal de intermedia (SI) Especificaciones Técnicas Corriente de Drenaje 3.0 mA (típico) @ VCC = 6.0 VDC Voltaje de Entrada Límite 5.0 mV (típico) @ –3.0 dB Rango de Voltaje Operativo 4.0 – 8.0 VDC Impedancia de Salida Detector 400 Ω Ganancia de Filtro 40 – 46 dB @ 10 kHz Tensión de Alimentación Máxima 12 VDC
Datos del producto
- Modelo
- MC3357P
- ID de producto
- 23326
- Marca
- Syscom
- Categoría
- Radiocomunicación
- Clave SAT
- 32101600 · Circuitos integrados
- Peso
- 0.01 kg
