¿Qué es?

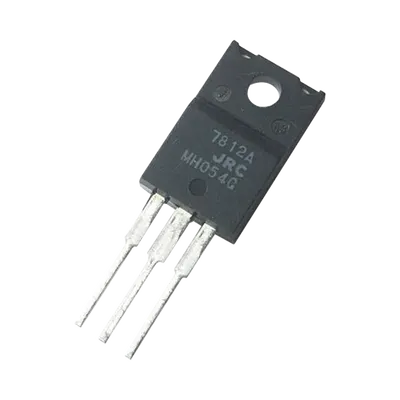

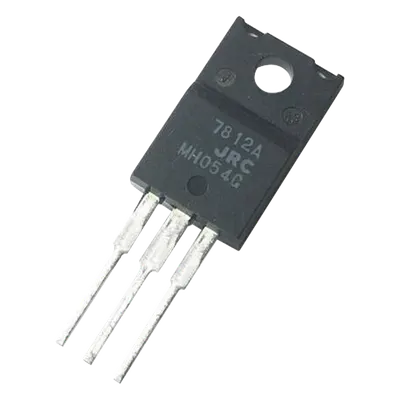

El Syscom NJM-7812-FA-ND es un regulador lineal positivo que entrega una salida de 12 Vcc con una corriente máxima de 1.5 A. Su tolerancia de regulación es de ±5% y su encapsulado TO-220-3 permite integrarlo en circuitos electrónicos de potencia media. Incluye protección interna contra cortocircuitos y sobrecalentamiento, además de un rechazo de rizado típico de 61 dB. Para su funcionamiento estable, requiere un capacitor de salida de 0.1 µF. Su rango de temperatura de operación es de -40 °C a +85 °C.
¿Para qué sirve?
Se utiliza para regular y estabilizar la alimentación de 12 Vcc en circuitos electrónicos que necesitan una salida controlada, como módulos de control, equipos electrónicos y proyectos de integración. Puede formar parte de sistemas de seguridad electrónica cuando el diseño del circuito requiere regulación lineal de tensión. Antes de instalarlo, verifica que la tensión de entrada, el consumo de la carga y las condiciones de disipación térmica sean compatibles con el diseño.
¿Cómo se compara?
Frente a reguladores con otros voltajes de salida o menor capacidad de corriente, este modelo ofrece 12 Vcc y hasta 1.5 A, con protecciones internas contra cortocircuitos y sobrecalentamiento. Su encapsulado TO-220-3 permite incorporarlo en diseños que contemplen la disipación térmica necesaria.
Preguntas frecuentes
¿Qué voltaje de salida ofrece el Syscom NJM-7812-FA-ND?
Entrega una salida regulada de 12 Vcc, con una tolerancia de ±5%.
¿Cuál es la corriente máxima de salida?
La corriente máxima de salida indicada es de 1.5 A.
¿Qué capacitor requiere para operar de forma estable?
Requiere un capacitor de salida de 0.1 µF.
¿Qué protecciones integra?
Cuenta con protección interna contra cortocircuitos y sobrecalentamiento.
Datos del producto
- Modelo
- NJM-7812-FA-ND
- ID de producto
- 24800
- Marca
- Syscom
- Categoría
- Radiocomunicación
- Clave SAT
- 32101600 · Circuitos integrados
- Medidas (alto × largo × ancho)
- 1 × 1 × 1 cm
- Peso
- 0.01 kg
