Descripción

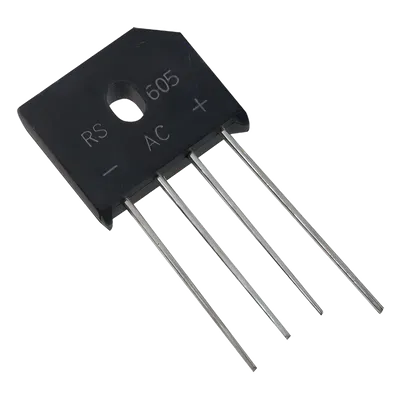

Puente rectificador de silicio en configuración de línea para rectificación de onda completa. Diseñado para aplicaciones de potencia con capacidad de 6 A de corriente promedio rectificada y soporta voltajes inversos pico recurrentes de hasta 800 V. El encapsulado compacto permite su integración en fuentes de alimentación, cargadores de batería, variadores de velocidad y equipos de control industrial. Presenta resistencia térmica junction-to-case de 3.1 °C/W que facilita el diseño de sistemas de disipación. Opera en rango de temperatura de -55°C a +150°C para entornos industriales exigentes. Características Generales Corriente promedio rectificada: 6.0 A Voltaje inverso pico recurrente (VRRM): 800 V Voltaje RMS máximo (VRMS): 560 V Voltaje DC bloqueo máximo: 800 V Corriente de pico de sobrecarga (IFSM): 150 A Corriente cuadrada tiempo (I²t): 93.3 A²/seg Rango temperatura operación: -55°C a +150°C Voltaje directo máximo (VF): 1.1 V Corriente inversa DC máxima (IR): 5.0 μA Corriente inversa DC a 100°C: 200 μA Resistencia térmica RθJC: 3.1 °C/W Resistencia térmica RθJA: 8.6 °C/W Terminales: planas Desempeño Eléctrico Corriente promedio rectificada: 6.0 A Voltaje inverso pico (VRRM): 800 V Voltaje RMS máximo: 560 V Voltaje DC bloqueo: 800 V Corriente pico sobrecarga (IFSM): 150 A I²t: 93.3 A²/seg Voltaje directo máx (VF): 1.1 V Corriente inversa máx (IR): 5.0 μA IR a 100°C: 200 μA Térmicas y Físicas Rango temperatura: -55°C a +150°C RθJC: 3.1 °C/W RθJA: 8.6 °C/W Terminales: planas Material: silicio Contenido del Paquete Puente rectificador RS606
Datos del producto
- Modelo
- RS-606
- ID de producto
- 212090
- Marca
- Syscom
- Categoría
- Radiocomunicación
- Clave SAT
- 32111500 · Diodos
- Medidas (alto × largo × ancho)
- 2 × 1 × 2 cm
- Peso
- 0.01 kg
