Descripción

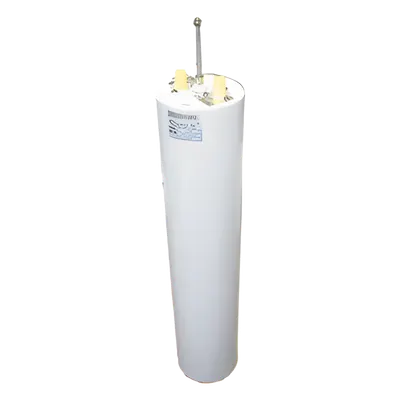

Filtro de cavidad pasa banda de alta Q diseñado para aplicaciones profesionales en el rango de 118-148 MHz. Su pérdida de inserción es ajustable entre 0.5 y 2.0 dB, permitiendo optimizar el rendimiento según los requerimientos específicos del sistema. Soporta potencias de hasta 350 W con mínima degradación de señal. La construcción robusta con compensación térmica Invar garantiza estabilidad de frecuencia en condiciones ambientales extremas. Características Principales Rango de frecuencia: 118-148 MHz Impedancia: 50 Ω Pérdida por inserción ajustable: 0.5 a 2.0 dB Potencia máxima: 350 W a 0.5 dB Conectores: N hembra Dimensiones: 127 mm (diámetro) × 762 mm (altura) — 5 × 30 pulgadas Especificaciones Eléctricas VSWR Máximo 1.5:1 Longitud Eléctrica ¼ de longitud de onda Temperatura de Operación -30°C a +70°C Características Constructivas Compensación Térmica Compensador de precisión con varilla Invar Conductores Cobre plateado Contactos Beryllium-Copper sin corrosión Carcasa Aluminio 6061-T6 Acabado Pintura epóxica gris Montaje Rieles vertical u horizontal Protección Circuito de tierra, conductor central a potencial DC Construcción Soldadura heliarc en puntos de alta corriente
Datos del producto
- Modelo
- TWPC-1405-1
- ID de producto
- 33663
- Marca
- TELEWAVE INC
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
- Peso
- 2.25 kg
