Descripción

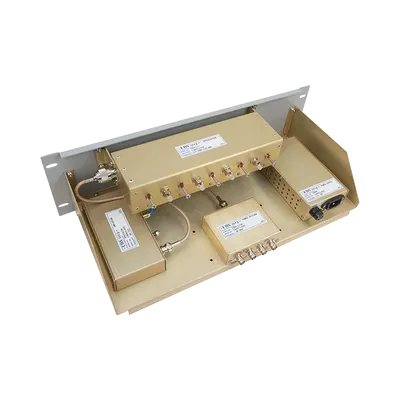

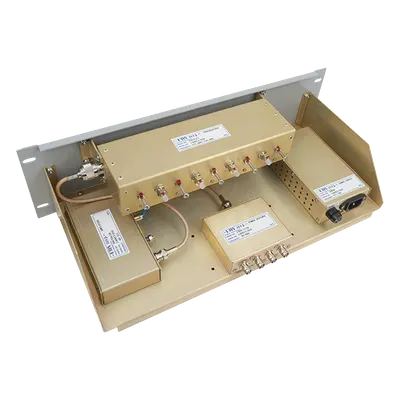

Este multiacoplador con preselector está diseñado exclusivamente para recepción de señal en el rango de 138 a 225 MHz. La señal externa se captura mediante la antena conectada al preselector, que actúa como filtro pasa-banda pasivo ajustable con ancho de banda de 3 a 8 MHz. Posteriormente, la señal filtrada pasa al multiacoplador, que incorpora un pre-amplificador de 20 dB de ganancia alimentado a 115 VCA con polarización de 13.6 VCC. La etapa final utiliza un divisor de potencia pasivo de 1 a 4 salidas para distribuir la señal a 3 o 4 receptores, típicamente repetidores de RF. Características Principales Pre-amplificador de 20 dB para recepción de señal clara Filtro pasa-banda pasivo ajustable de 3 a 8 MHz Aislamiento RX-RX de +20 dB entre canales adyacentes Alimentación dual: 115 VCA / 13.6 VCC estable Divisor pasivo con 1 a 4 salidas BNC hembra Conector de antena N hembra para instalación robusta Especificaciones Técnicas Rango de Frecuencia 138 - 225 MHz Ancho de Banda Ajustable 3 - 8 MHz (filtro pasa-banda pasivo) Ganancia de Pre-amplificador 20 dB Aislamiento RX-RX +20 dB Alimentación 115 VCA / 13.6 VCC Conector de Antena (Entrada) N hembra Conectores de Salida BNC hembra (1 a 4 salidas) Configuración de Canales 3 o 4 canales de recepción Divisor de Potencia Pasivo 1:4 Aplicación Recepción de señal para repetidores RF
Datos del producto
- Modelo
- 24104-1/P5
- ID de producto
- 189186
- Marca
- EMR CORPORATION
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
- Peso
- 5.4 kg
