Descripción

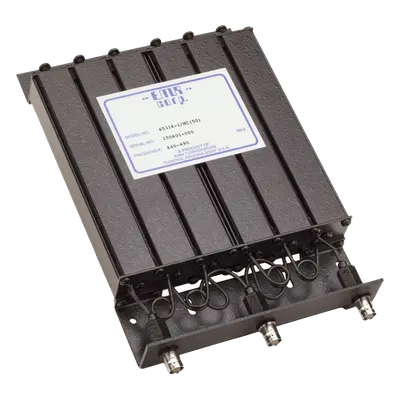

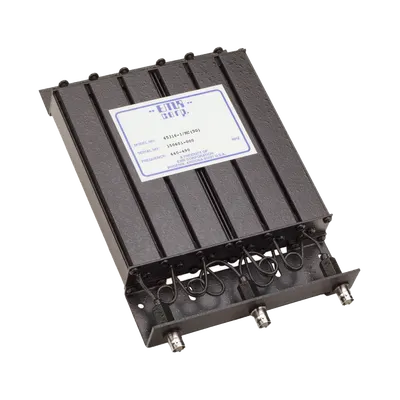

Duplexer de rechazo de banda diseñado para operación en el rango de 440-490 MHz con separación programable entre transmisión y recepción de 4.6 a 6 MHz. Su arquitectura de 6 cavidades con resonadores de cobre plateado garantiza estabilidad térmica superior y selectividad de frecuencia precisa. Con pérdida por inserción mínima de 1.2 dB y aislamiento de hasta 80 dB, este equipo optimiza el rendimiento de sistemas de radio en aplicaciones móviles y fijas donde el espacio y la confiabilidad son críticos. La construcción robusta soporta temperaturas extremas desde -30°C hasta +60°C. Características Principales Aislamiento superior: 70 dB mínimo / 80 dB típico entre puertos Tx-Rx Baja pérdida por inserción de 1.2 dB para máxima eficiencia de potencia VSWR máximo de 1.25:1 garantiza matching de impedancia óptimo 6 cavidades con resonadores de cobre plateado y aislamientos de teflón UHF Separación mínima de 5 MHz entre frecuencias de operación Diseño compacto: 1.25 x 6 x 9.5 pulgadas (32 x 152 x 241 mm) Rango de temperatura operativa: -22 a 140 °F (-30 a +60 °C) Conectores BNC hembra estándar para fácil integración Especificaciones Técnicas Eléctricas Banda de frecuencia 440-490 MHz Separación Tx-Rx 4.6 - 6 MHz Potencia máxima 50 W Pérdida por inserción 1.2 dB (típica) Aislamiento 70 dB mín. / 80 dB típ. VSWR 1.25:1 máx. Impedancia 50 Ω Mecánicas Acabado Negro Tamaño de cavidad 1' Cantidad de cavidades 6 Dimensiones 1.25' x 6' x 9.5' Dimensiones (mm) 32 x 152 x 241 mm Peso neto 2.45 lbs (1.1 kg) Peso de envío 4 lbs (1.8 kg) Ambientales y Conectividad Rango de temperatura -22 a 140 °F Rango de temperatura -30 a +60 °C Conectores RF BNC hembra Separación mínima 5 MHz Construcción interna Cables semi-rígidos Materiales de Construcción Resonadores de cobre plateado | Aislamientos de teflón (UHF) | Cables semi-rígidos para interconexión interna de cavidades
Datos del producto
- Modelo
- 65316-1/MC(5G)
- ID de producto
- 208171
- Marca
- EMR CORPORATION
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
- Medidas (alto × largo × ancho)
- 3 × 24 × 15 cm
- Peso
- 1.1 kg
