Descripción

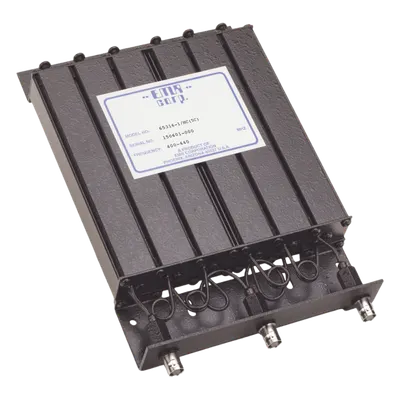

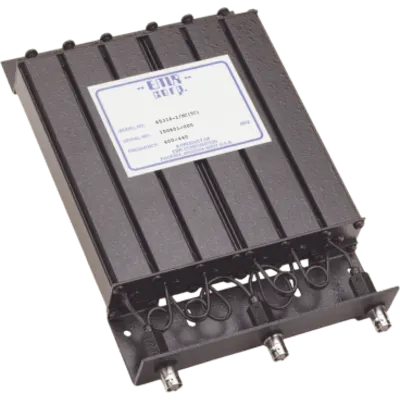

Duplexer de rechazo de banda diseñado para operación en el rango de 400-440 MHz con separación de frecuencias de 4.6 a 6 MHz entre puertos Tx y Rx. Su arquitectura de 6 cavidades resonantes con resonadores de cobre plateado y cables semirrígidos garantiza pérdidas mínimas y aislamiento superior entre canales. La construcción con blindaje de aluminio y aislamientos de teflón UHF asegura estabilidad térmica con mínimo corrimiento de frecuencia por variaciones de temperatura. Ideal para sistemas de radio profesionales que requieren compactación sin sacrificar rendimiento eléctrico. Características Principales Aislamiento de 70 dB mínimo / 80 dB típico entre transmisión y recepción Pérdida por inserción de 1.2 dB típico para máxima eficiencia de potencia Resonadores de cobre plateado con cables semirrígidos de baja pérdida Blindaje de cavidades de aluminio con mínimo corrimiento térmico Conectores BNC hembra para instalación rápida en equipos estándar VSWR máximo de 1.25:1 para excelente adaptación de impedancia Especificaciones Técnicas Eléctricas Banda de frecuencia: 400-440 MHz Separación de frecuencias: 4.6-6 MHz Pérdida por inserción: 1.2 dB (típico) Aislamiento: 70 dB (mín.) / 80 dB (típico) VSWR: 1.25:1 (máx.) Impedancia: 50 Ω Potencia máxima: 50 W Conectores: BNC hembra Mecánicas Tamaño de cavidad: 1' Cantidad de cavidades: 6 Dimensiones: 1.25' x 6' x 9.5' (32 x 152 x 241 mm) Peso neto: 2.45 lbs (1.1 kg) Peso de envío: 4 lbs (1.8 kg) Acabado: Negro Diseño Resonadores: Cobre plateado Aislamientos: Teflón (UHF) Cables internos: Semirrígidos para menor pérdida Blindaje: Cavidades de aluminio Estabilidad térmica: Mínimo corrimiento de frecuencia por temperatura
Datos del producto
- Modelo
- 65316-1/MC(5C)
- ID de producto
- 209056
- Marca
- EMR CORPORATION
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
- Medidas (alto × largo × ancho)
- 3 × 24 × 15 cm
- Peso
- 1.1 kg
